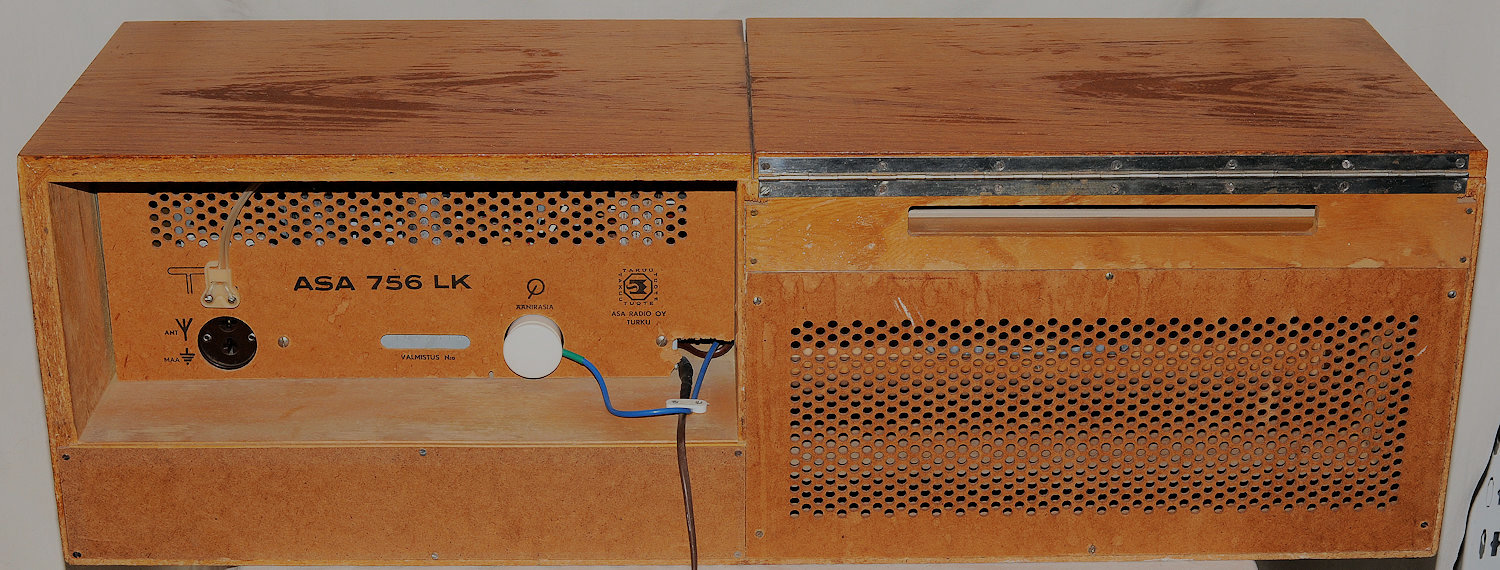

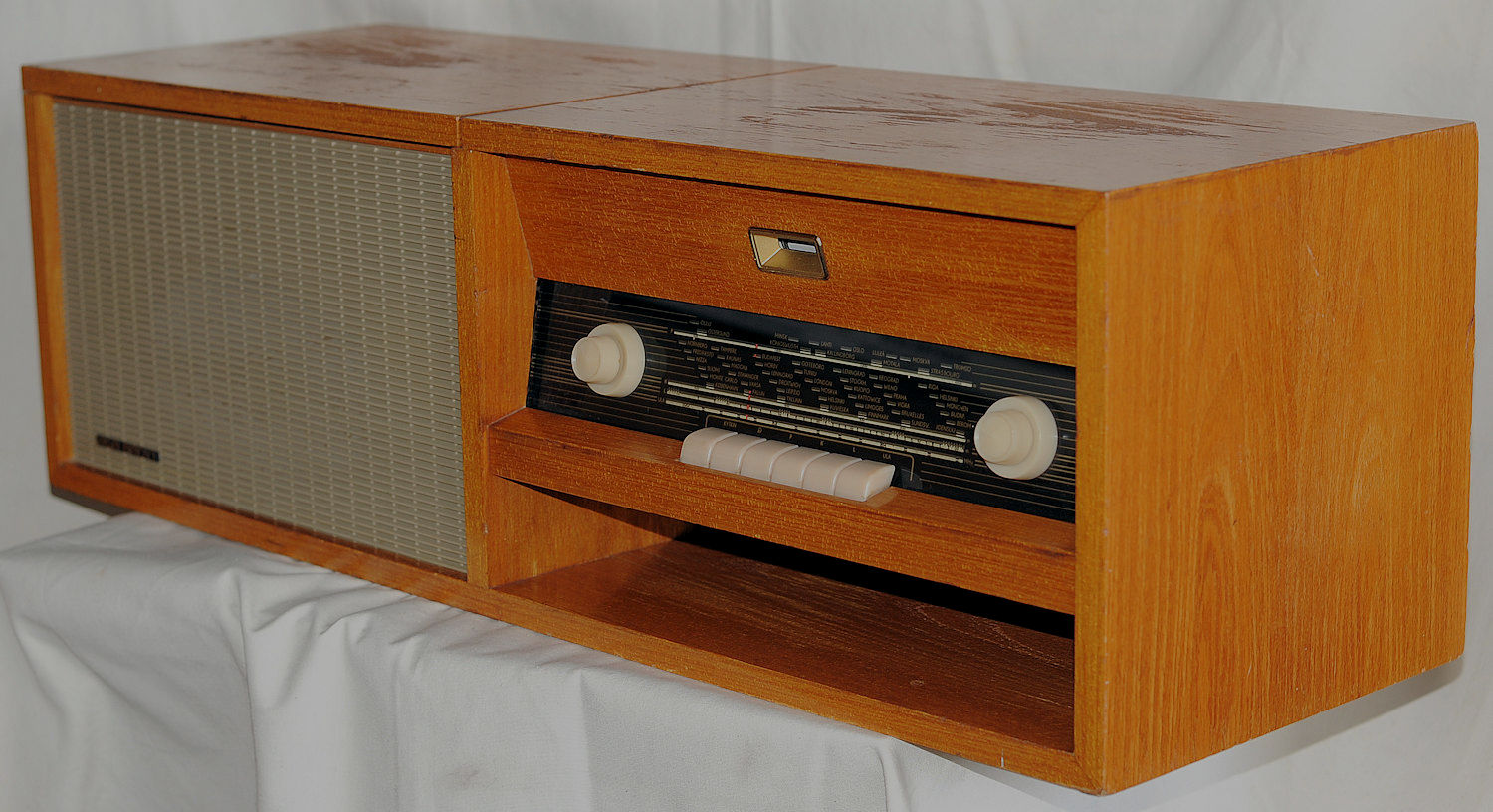

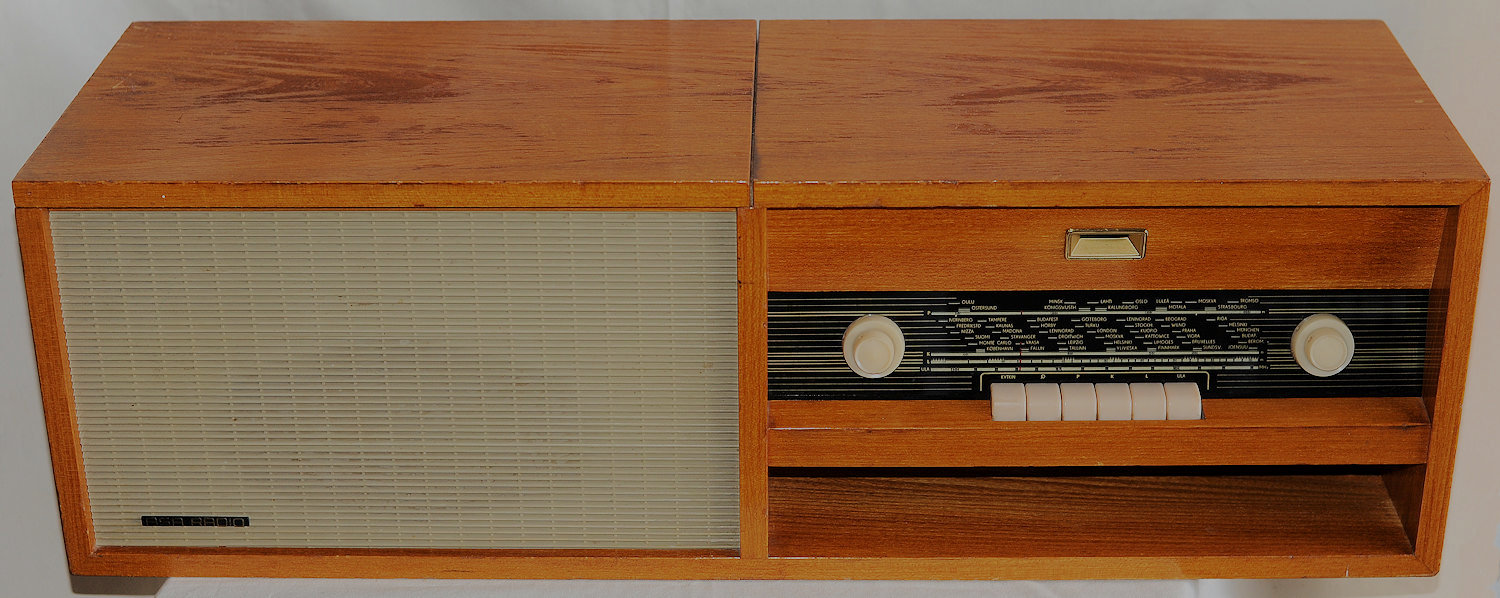

ASA 756 LK

ASA 756 LK

Valmistusvuosi 1959, s/n: 1642314

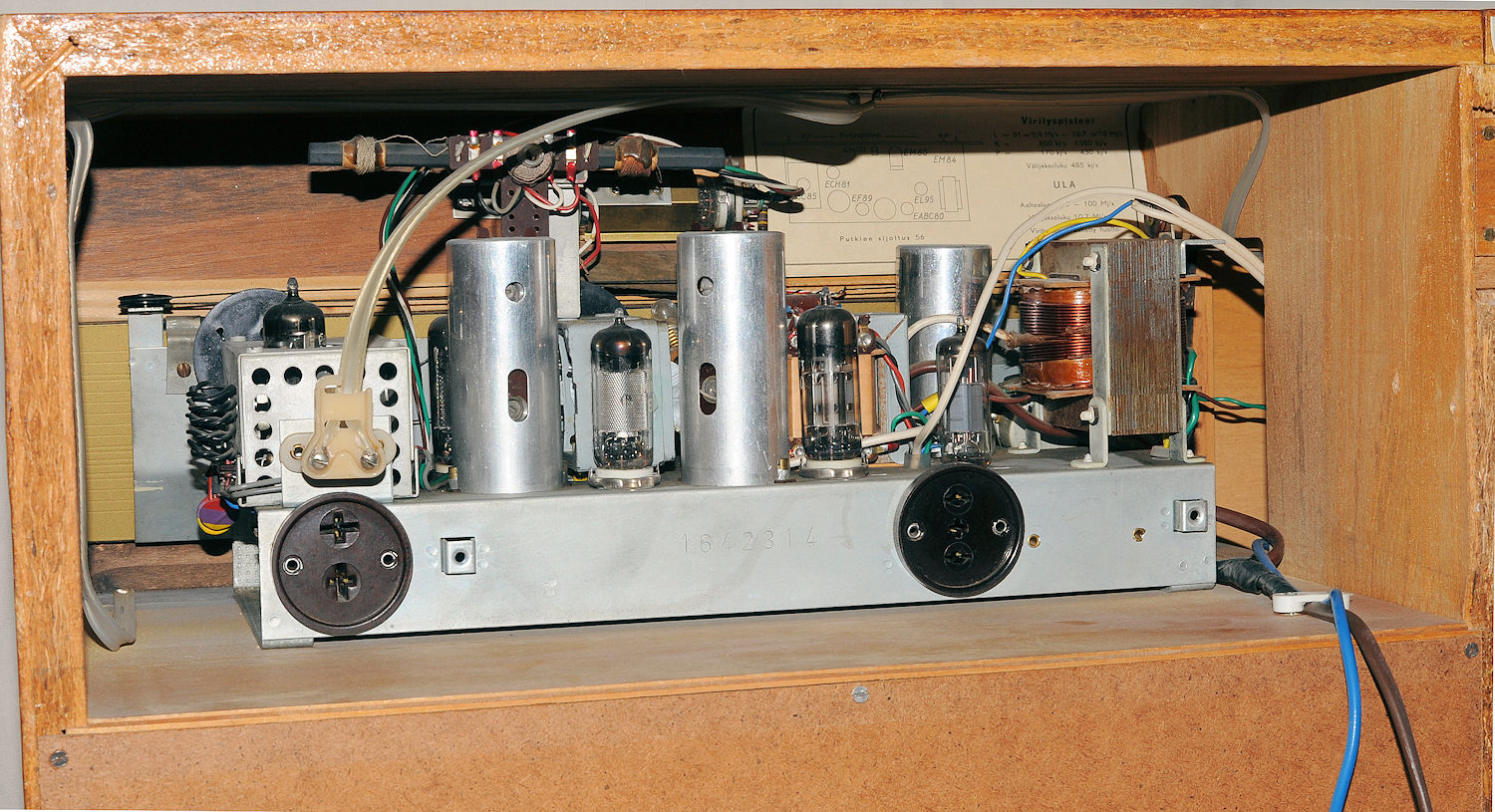

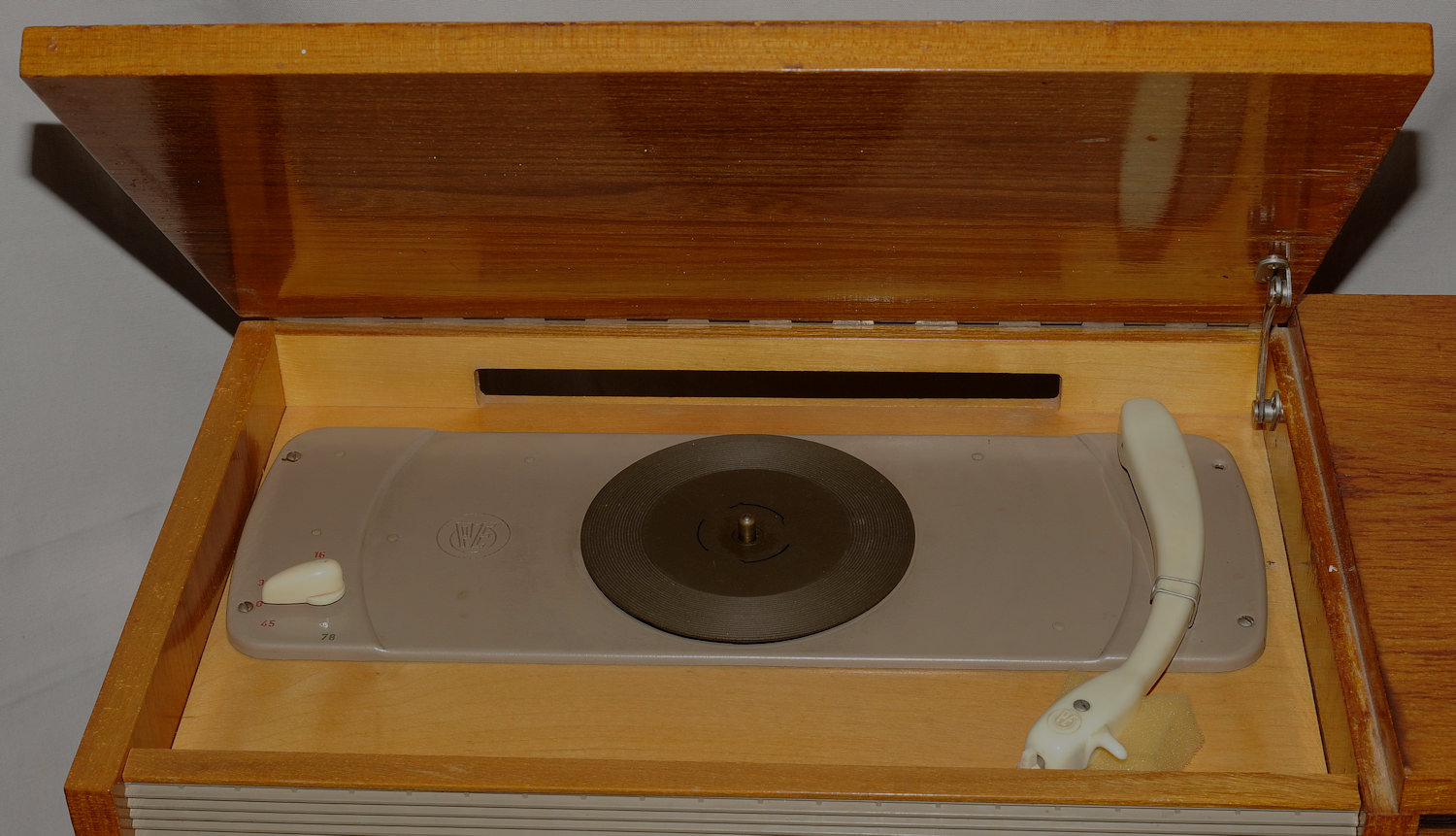

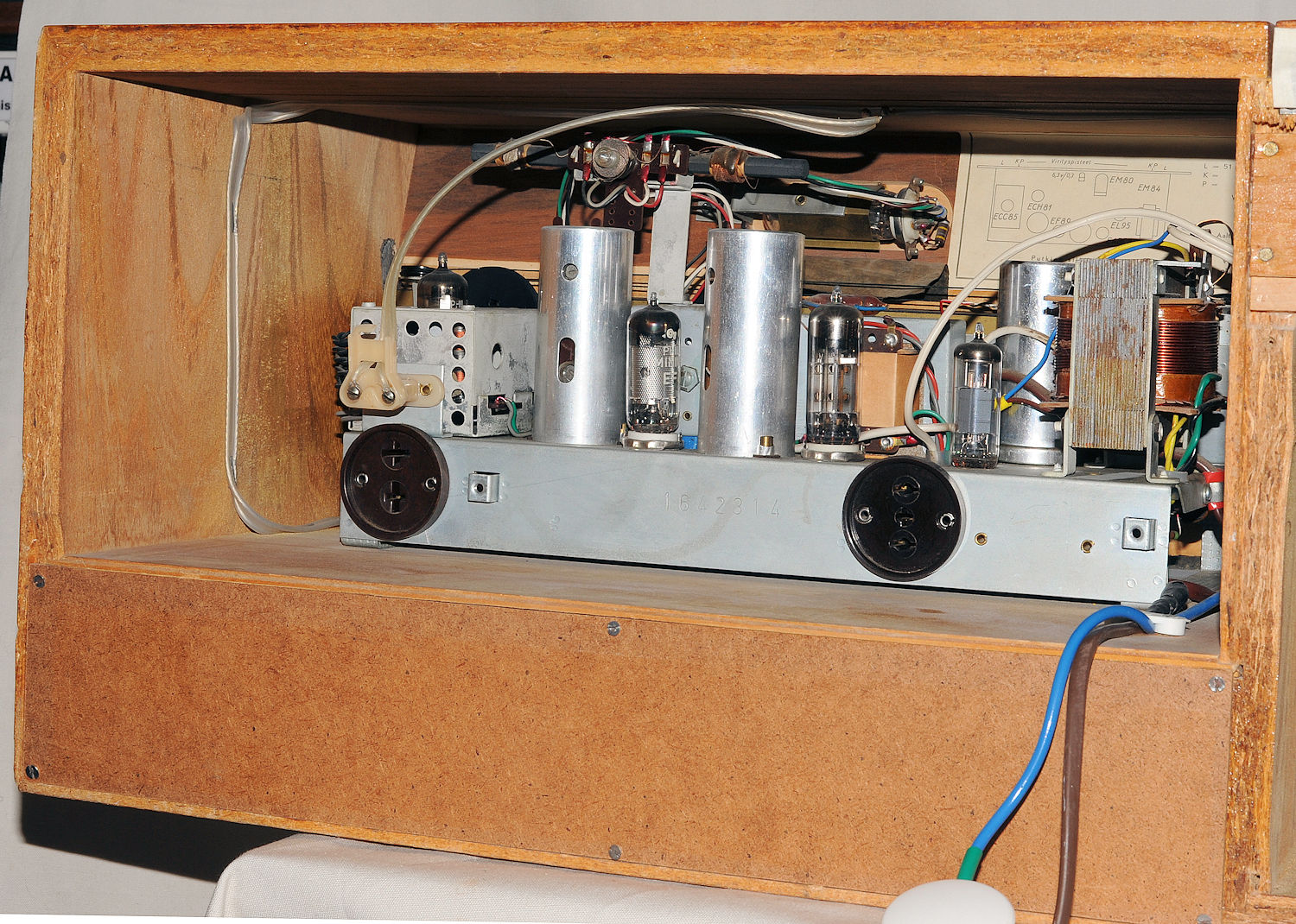

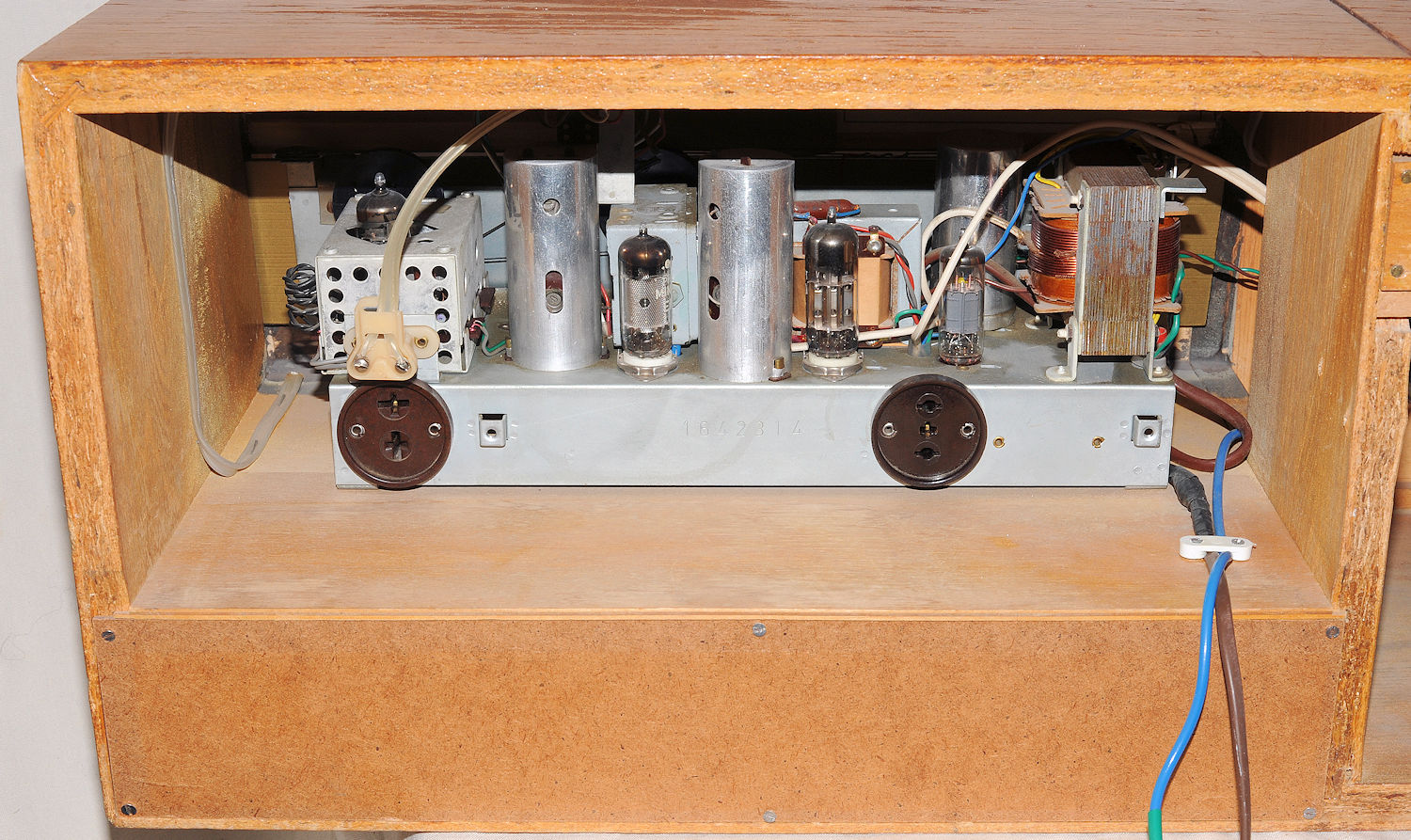

Kaappimalli. Sama koneisto kuin mallissa 756, mutta varustettuna levysoittimella ja viritysputki on eri tyyppiä. Superheterodyne- kytketty vaihtovirtavastaanotin. Jännite: 220 V. Aaltoalueet: AM: 16.7-51 m, 185-583 m, 667-2055 m, ULA/FM: 3-3.43 m. Putket: ECC 85, ECH 81, EF 89, EABC 80, EL 95, EM 84. Tasasuuntaaja: B250 C 100. Tehontarve: 37 W, plus levysoittimen ottama virta. PM: 2-69.

Kytkentäkaava
