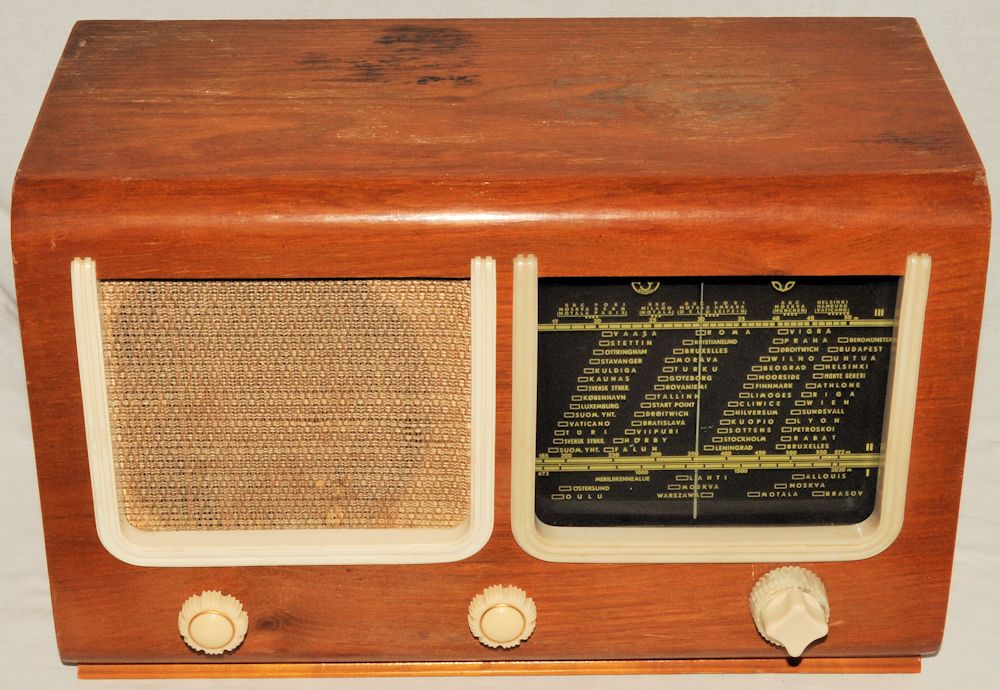

ASA 592

Valmistusvuosi 1949, s/n: 921372

4 + 1- putkinen superheterodyne vaihtovirtavastaanotin. Käyttöjännitteet : 110, 127, 220 ja 240 V. Viritetyt piirit : 1 antennipiiri, 1 oskillaattoripiiri, 2 välijaksomuuntajaa (4 piiriä), 1 estepiiri. Putkilukumäärä : 5 kpl. Putkitoimintoja : 8 kpl. Putket : Oskillaattori- ja sekoitusaste, ECH 41, Välijaksovahvistusaste, AVC (automaattinen voimakkuussäätö), EAF 41, Äänijaksovahvistusaste, ilmaisin, EAF 41, Pääteaste, EL 41, Tasasuuntaaja, AZ 41. Aaltoalueet : 17-50 m, 193-590 m, 673-2000 m. Anoditeho : 9 W. 8 tuuman permanenttidynaminen kaiutin. Automaattinen, hidastettu voimakkuussäätö kahdella putkella. Tehontarve : 38 W. PM : 2-30.
