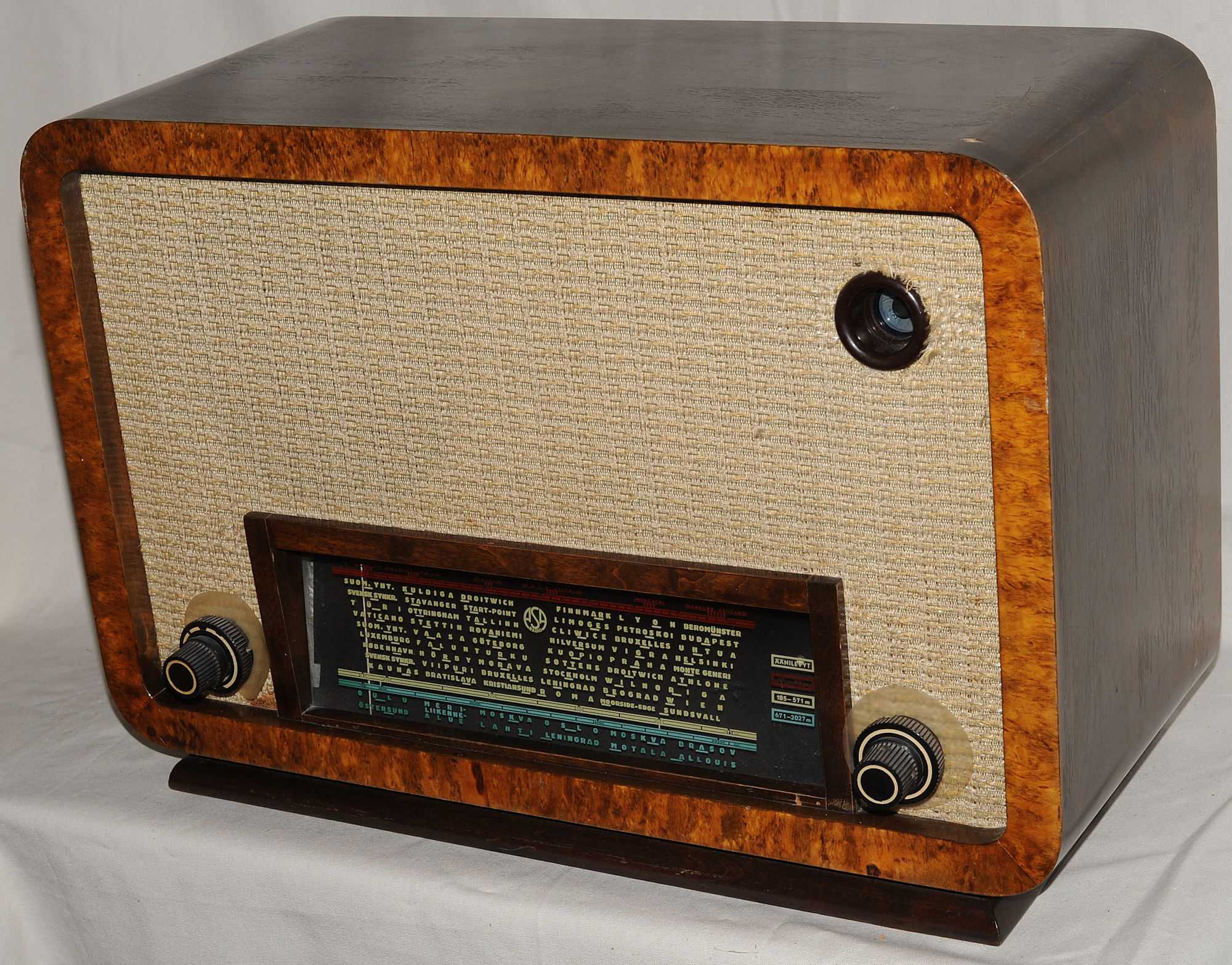

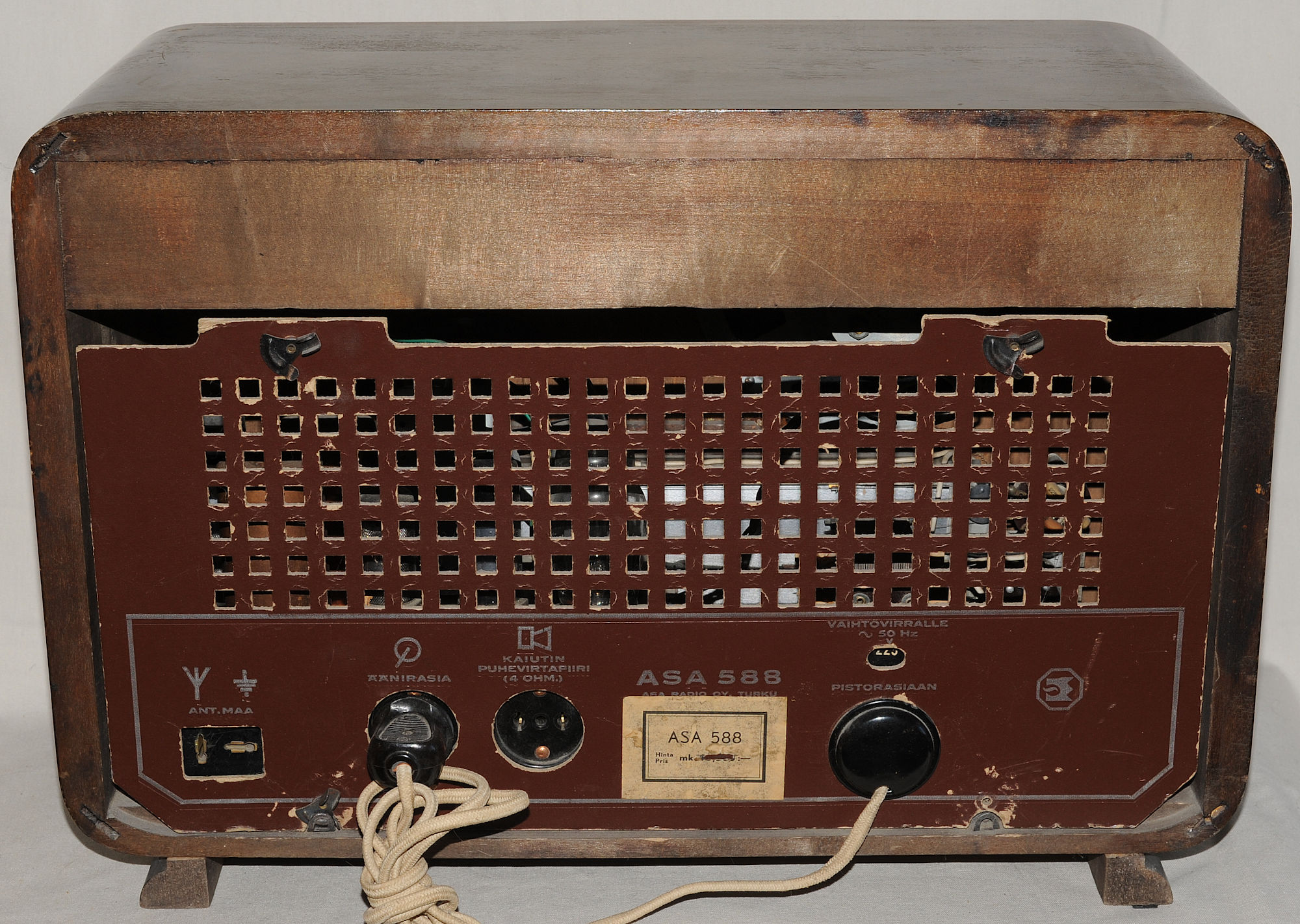

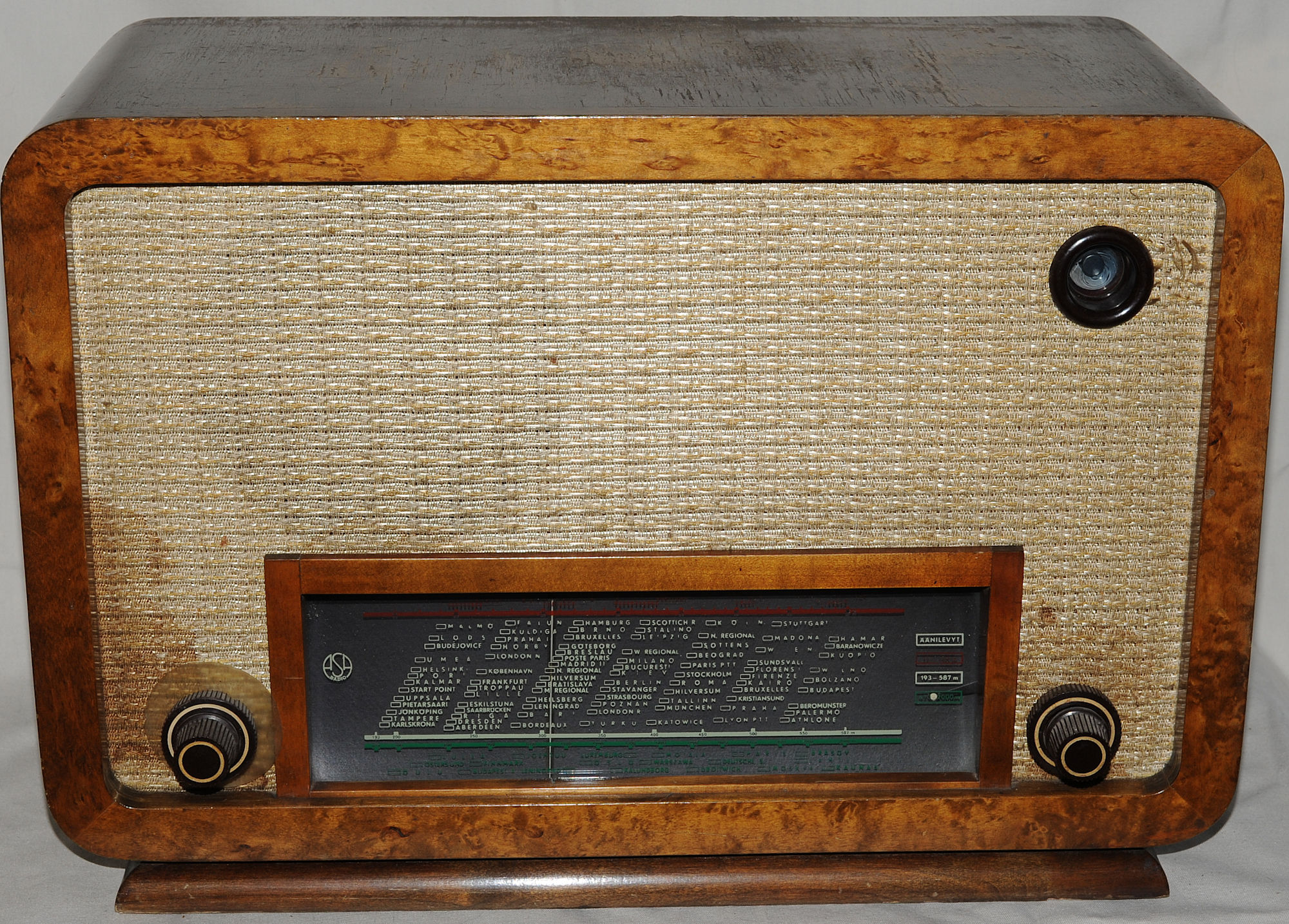

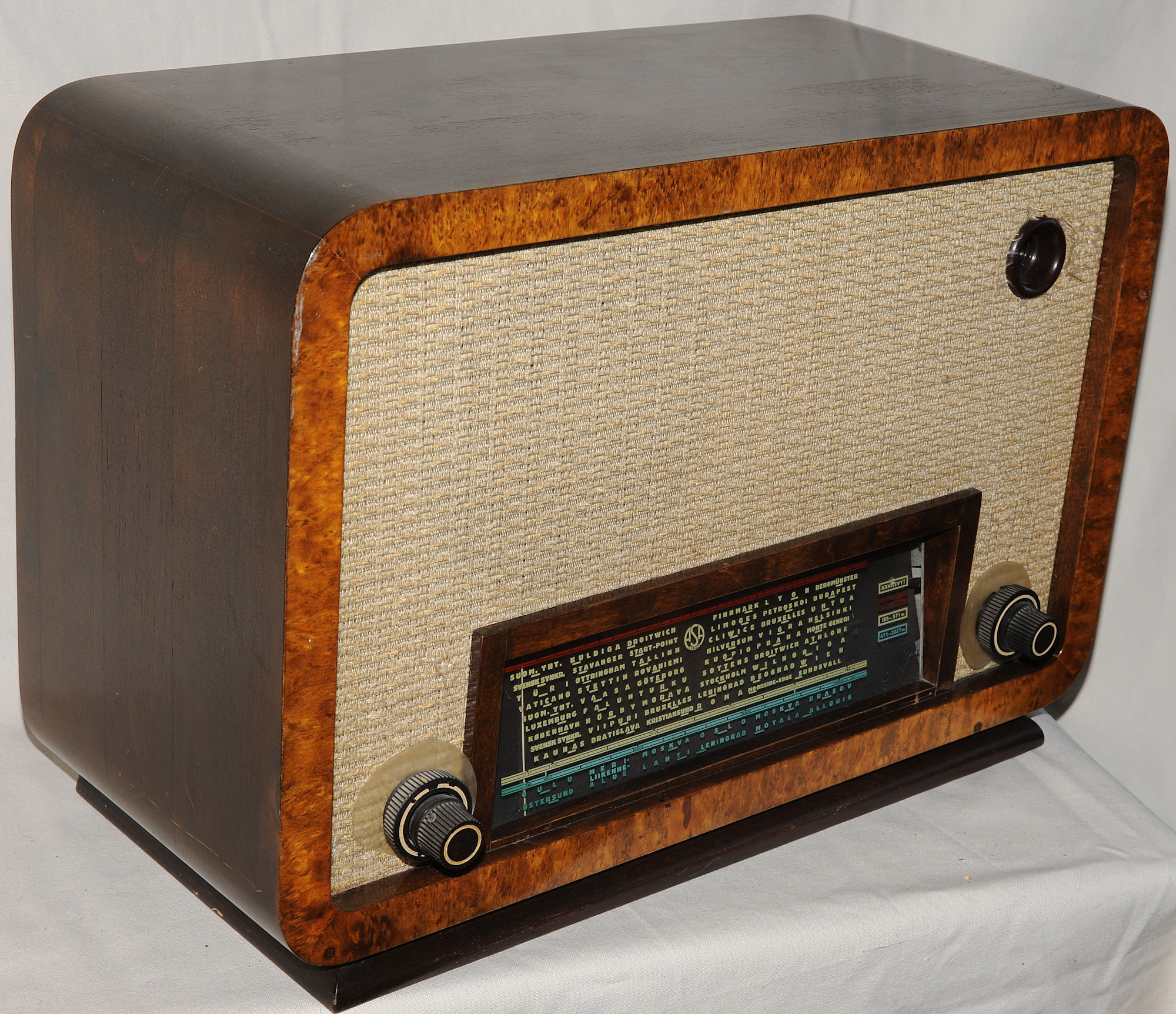

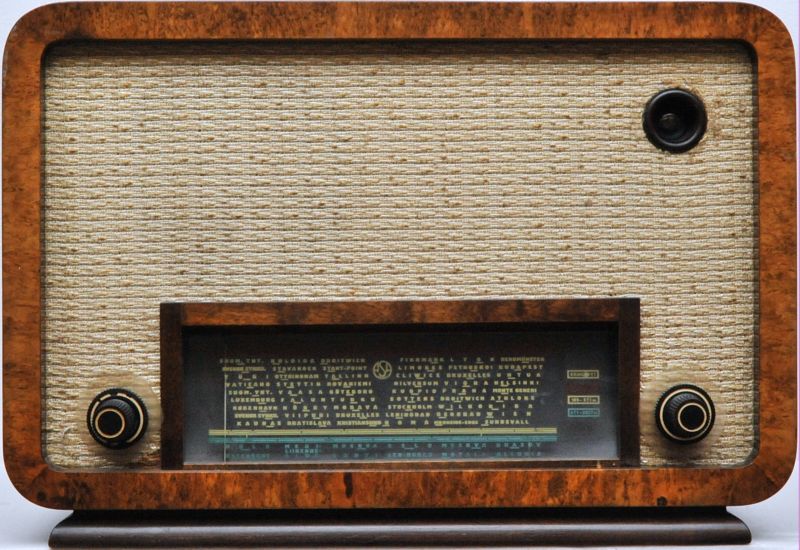

ASA 588

Valmistusvuosi 1950.

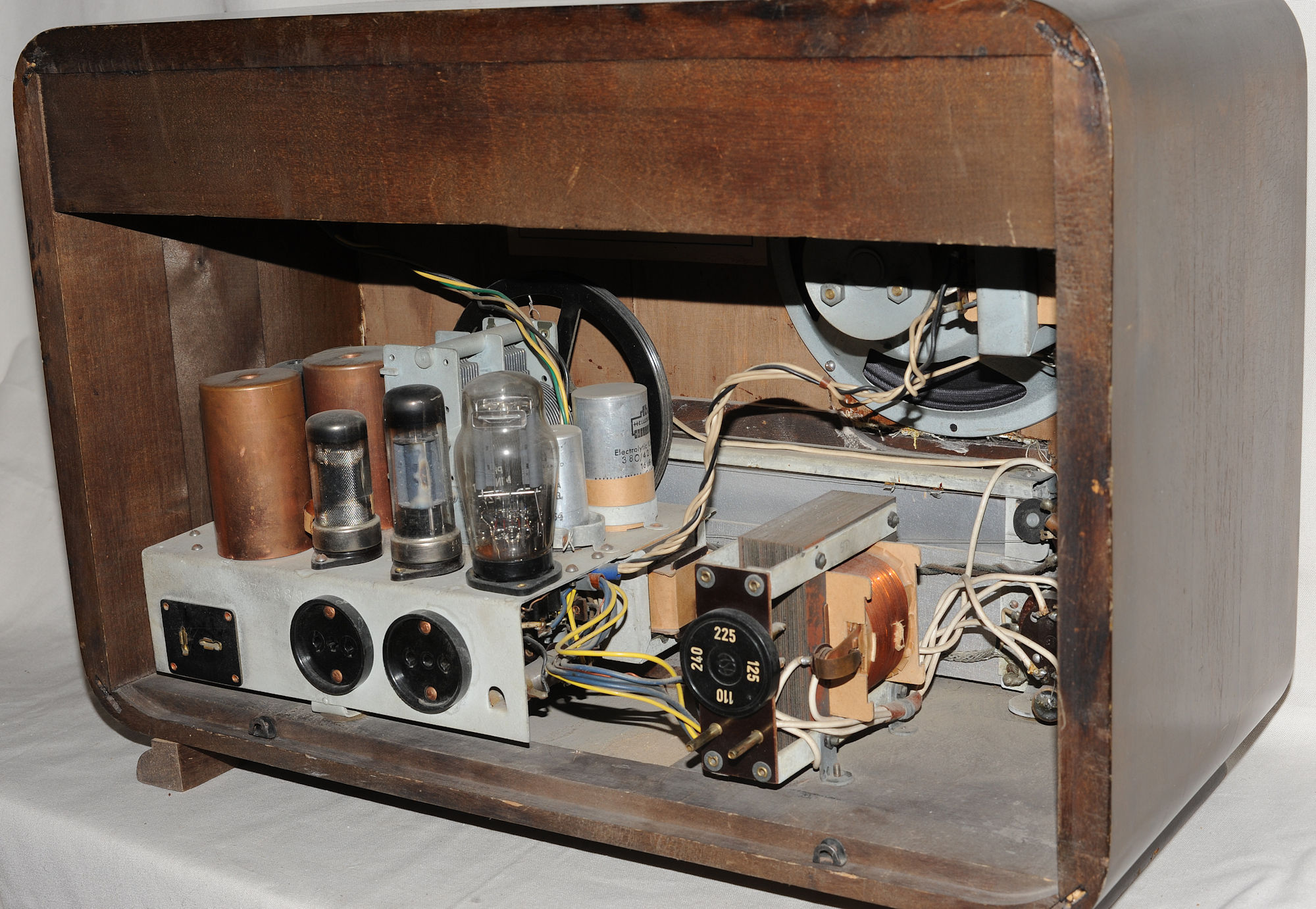

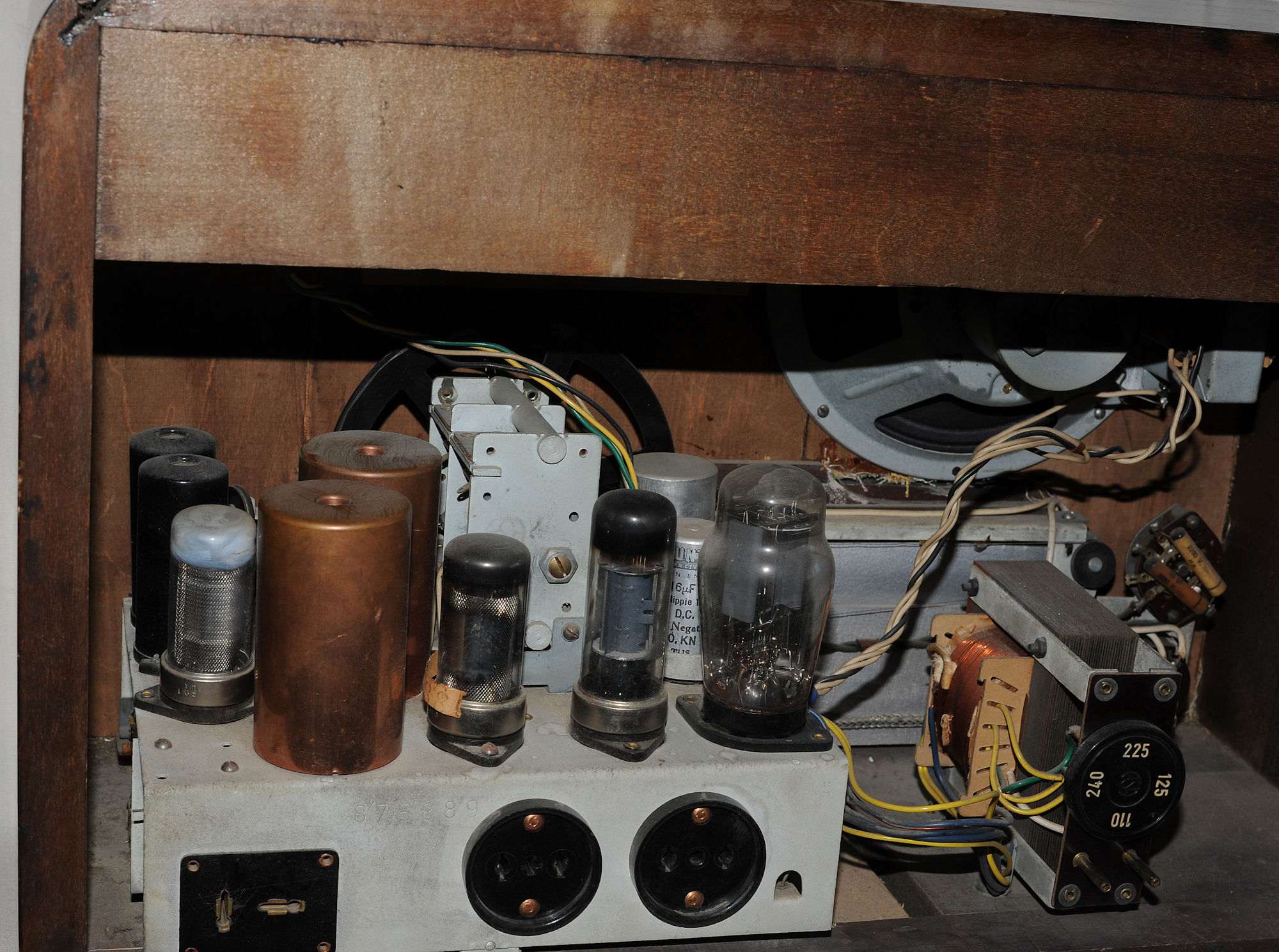

Superheterodyne vaihtovirtavastaanotin. Jännitteet : 110, 127, 220, 240 V. Tehontarve 33 W. Viritetyt piirit: 1 antennipiiri, 1 oskillaattoripiiri, 2 välijaksomuuntajaa (4 piiriä), 1 estepiiri välijaksoluvulle. Aaltoalueet : 17-50 m (18-6 Mj/s), 193-587 m (1550-510 kj/s), 673-2000 m (446-150 kj/s). Välijaksoluku : 485 kj/s. Herkkyys : 20 mikroV. kaikilla aaltoalueilla. Automaattinen, hidastettu voimakkuussäätö kahdella putkella. Äänenvärinsäätö ei huomattavasti vaikuta äänen voimakkuuteen. Putket: Oskillaattori- ja sekoitusaste, ECH 21, Välijaksovahvistusaste, EF 22, Äänijaksovahvistusaste, EF 22, Ilmaisin, A.V.C. (automaattinen voimakkuussäätö) ja pääteaste, EBL 21, Tasasuuntaaja, AZ 1, Näköviritysputki, EM 34.
