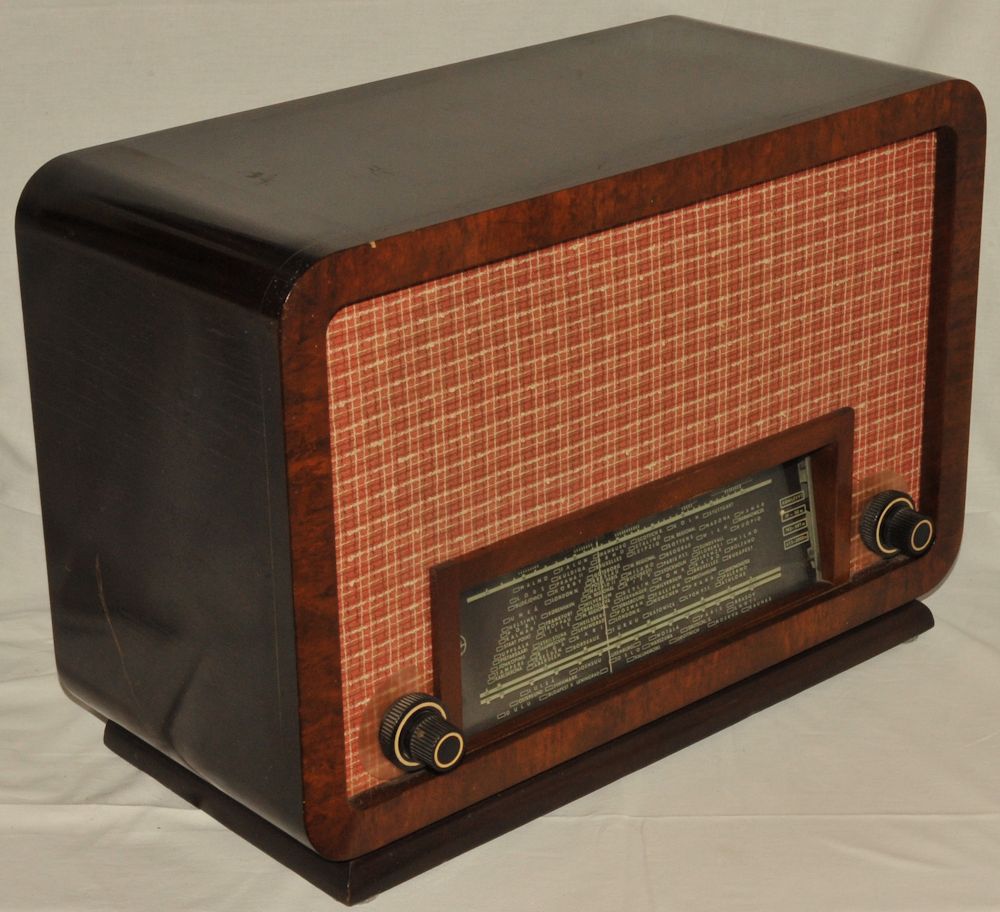

ASA 587

Valmistusvuosi 1948, s/n : 876474

4+1- putkinen, superheterodyne vaihtovirtavastaanotin. Jännitealue : 110-127-220-240 V. Viritetyt piirit . 1 antennipiiri, 1 oskillaattoripiiri, 2 välijaksomuuntajaa (4 piiriä), 1 estepiiri välijaksoluvulle. Aaltoalueet : 17-50 m, 193-587 m, 673-2000 m. Putket : oskillaattori ja sekoitusaste, ECH 21, Välijaksoahvistinaste, EF 22, Äänijaksovahvistinaste, EF 22, Ilmaisin, A.V.C. (automaattinen voimakkuussäätö) ja pääteaste, EBL 21, Tasasuuntaaja, AZ 1. Tehontarve : 44 W. Herkkyys : 20 mikrovolttia kaikilla aaltoalueilla. Automaattinen, hidastettu voimakkuussäätö kahdella putkella. PM : M2-27
