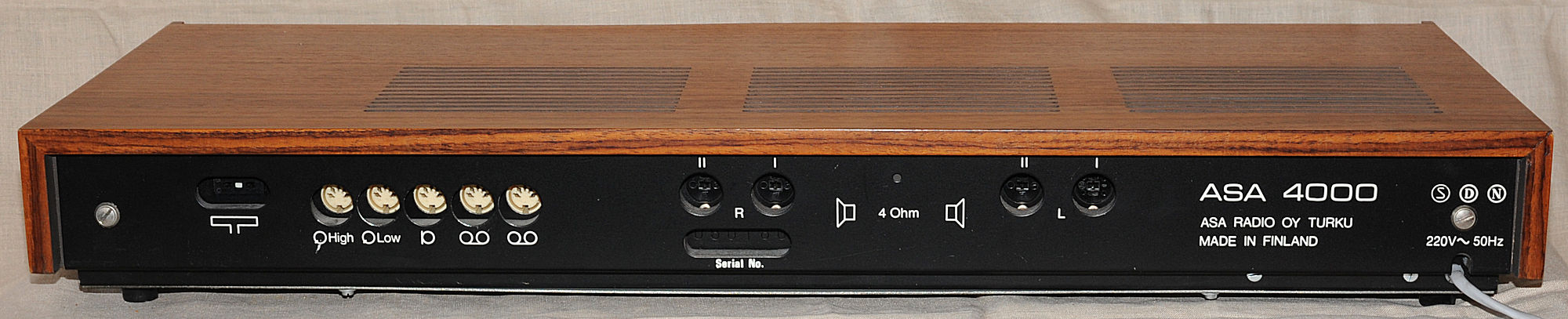

ASA 4000

Valmistusvuosi 1973

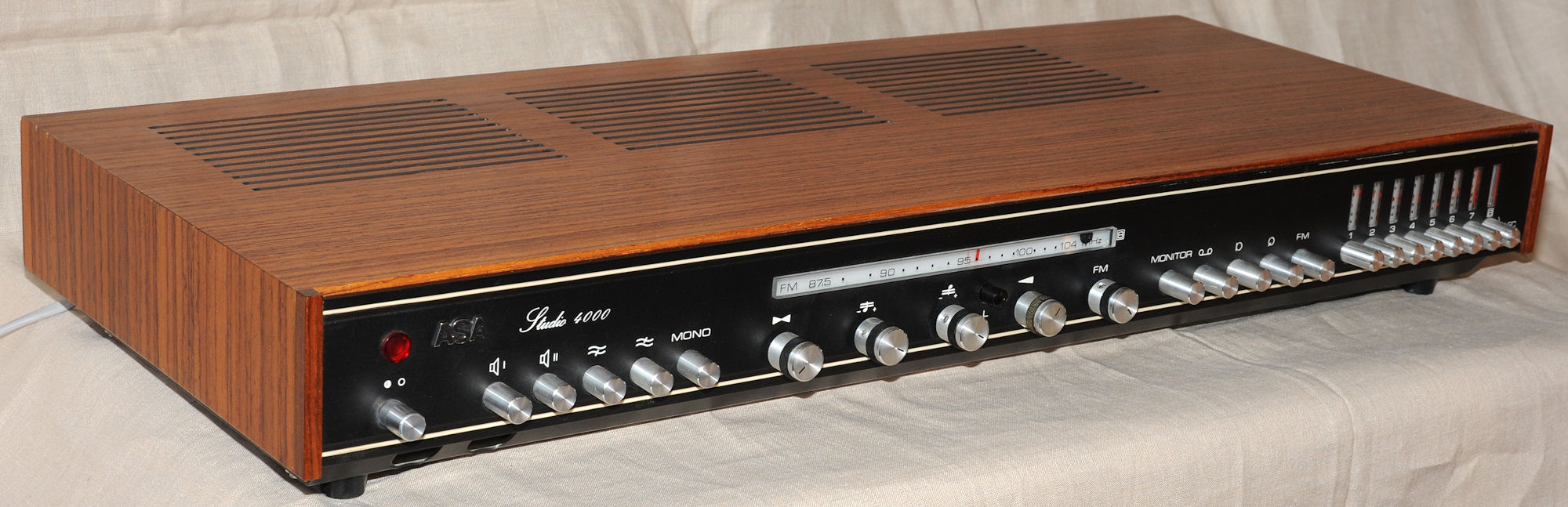

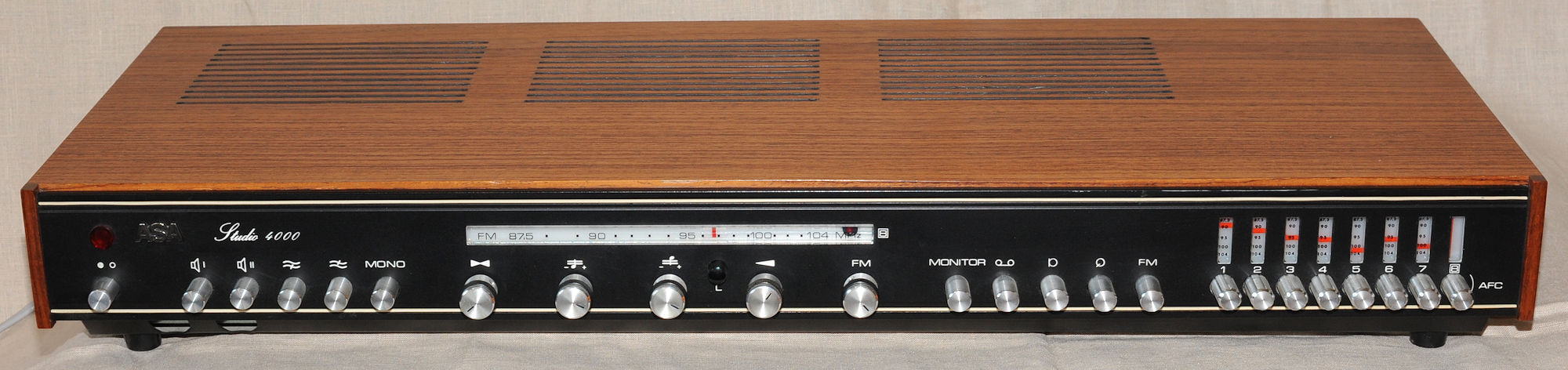

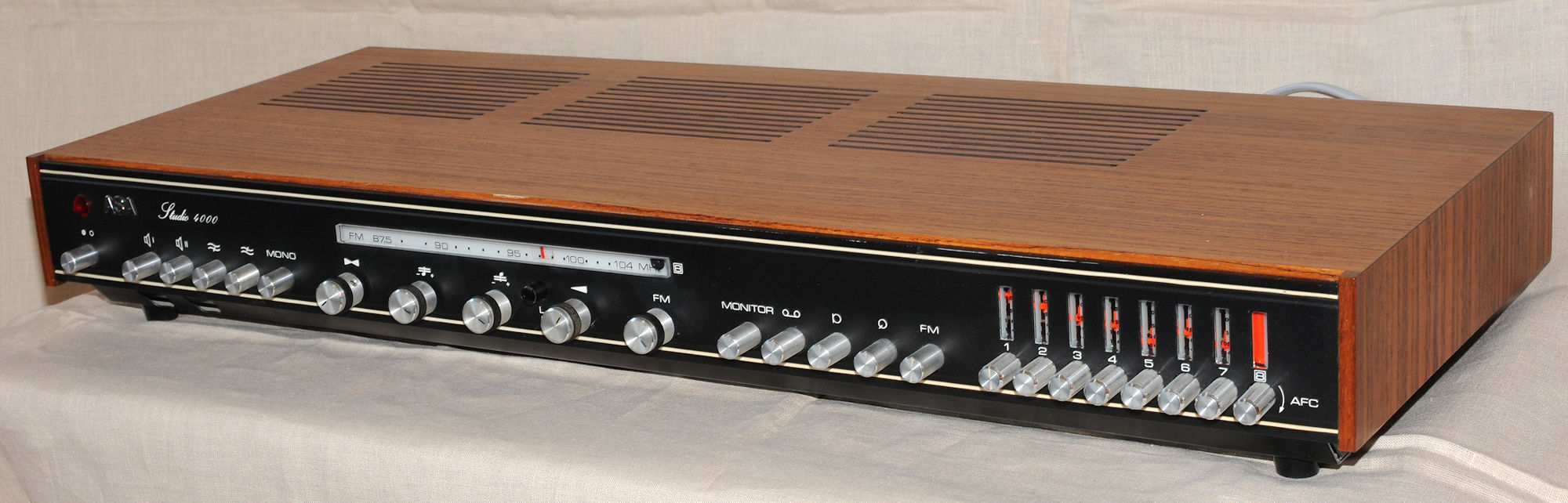

ASA 4000 HiFi Studio. ASAn täydellisin ja tehokkain.

4000 Studio on stereovahvistimen ja ulavirittimen yhdistelmä. Vahvistimen musiikkiteho 2x60 W, jatkuva siniteho 2x40 W. Toistoalue 15-35000 Hz +- 1,5 dB. Tehokaistaleveys 10-35000 Hz. Harmoninen särö 0,1 % 1 kHz:n taajuudella nimellisteholla. Ja alle 0,5 % tehokaistaleveydellä 40-12500 Hz. Keskeismodulaatiosärö alle 1 %. FM- virittimen taajuusalue 87,5-104 MHz. Viritettyjä piirejä 12 kpl. Herkkyys parempi kuin 2 mikrovolttia kohinasuhteen ollessa 26 dB ja jaksolukupoikkeaman 22,5 kHz. 7 esivritettävää ula- aseman pikavalintanäppäintä sekä lisäksi jatkuva viritys. Valaistut asteikot erikseen kullekin pikavalintanäppäimelle sekä jatkuvalle viritykselle. Ulan automaattinen hienoviritin, (AFC), joka haluttaessa poiskytkettävissä. Kohinasalpa, (Silent tuning), joka automaattisesti vaimentaa virityksen aikana normaalisti kuuluvan kohinan. Stereoilmaisin FCC- normin mukainen ja rakennettu IC- mikropiirillä. Automaattinen stereo/mono- kytkin ula- vastaanotossa. Kanavaerottelu parempi kuin 25 dB. Stereolähetystä osoittava, automaattisesti syttyvä merkkivalo. Stereo/mono- näppäin. Fysiologinen voimakkuudensäätö, joka saadaan lineaarinäppäimellä suoraviivaiseksi. Kanavatasaussäätimen säätöalue 12 dB. Basso ja diskantti erikseen säädettävissä nollatason ylä- ja alapuolelle. Bassosäädin +- 16 dB/50 Hz. Diskanttisäädin +- 13 dB/10 kHz. Ohjelmalähdenäppäimet ulaviritintä, levysoitinta, mikrofonia ja nauhuria varten sekä monitorinäppäin. Jyrinäsuodin levysoittimen tai äänilevyn aiheuttaman matalaäänisen jyrinän vaimentamiseksi. Levysuhinasuodin heikkokuntoisen äänilevyn aiheuttaman korkeampiäänisen neulasuhinan vaimentamiseksi. Kaiutinliitäntäimpedanssi 4 ohmia. DIN- normin mukaiset liitäntäkoskettimet kahta kaiutinparia varten, joita kumpaakin varten erilliset katkaisunäppäimet vahvistimen etuosassa. Kahdet rinnankytketyt kuulokekoskettimet, (1/4 " jakki) vahvistimen etuosassa, liitäntäimpedanssi minimi 8  ohmia. Kaksi DIN- normin mukaista levysoitinliitäntää. High, korkeaohmisia äänirasioita, (kide- tai keraamisia) varten, sisäänmenoimpedanssi 470 kohm, herkkyys 70 mV ja suurin sallittu sisäänmenojännite 1,15 V. Low, matalaohmisia äänirasioita, (magneettisia- tai dynaamisia) varten, sisäänmenoimpedanssi 47 kohm, herkkyys 4 mV ja suurin sallittu sisäänmenojännite 60 mV. Kaksi rinnankytkettyä nauhuriliitäntää DIN- normin mukaisia nauhureita varten, sisäänmenoimpedanssi 500 kohm, herkkyys 320 mV ja suurin sallittu sisäänmenojännite 5,4 V. Nauhurikoskettimen ulostulojännite on 0,45 mV/kohm. Mikrofoniliitäntä, jonka sisäänmenoimpedanssi on 47 kohm, herkkyys 0,32 mV ja suurin sallittu sisäänmenojännite on 5,6 mV. Antennin sisääntuloimpedanssi 240 ohmia. Puolijohteita yhteensä 74 kpl, joista 53 transistoria, 2 IC- mikropiiriä ja 19 diodia. Käyttöjännite 220 V/50 Hz. Verkkovirtaa osoittava merkkivalo. Kotelo teakia tai palisaderia, etuosa mustaksi eloksoitua alumiinia. Leveys 64cm, korkeus 8,7 cm, syvyys 25 cm. Kaiutinsuositus ASA LB 37.
