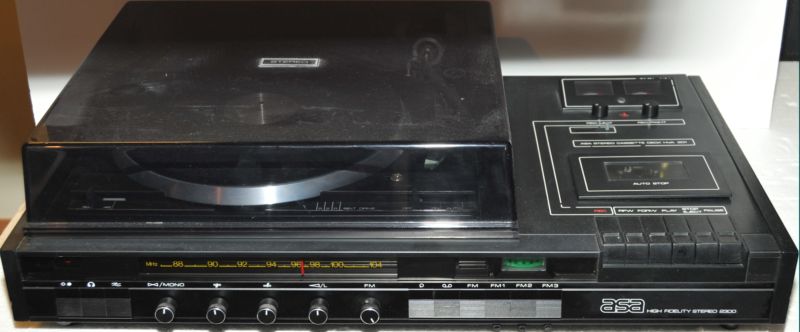

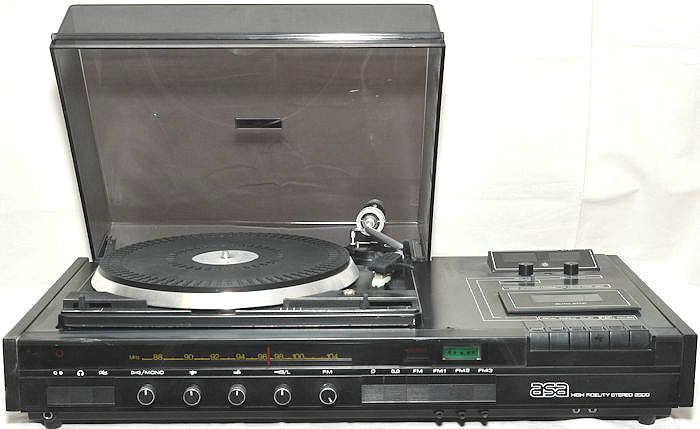

ASA 2300

Valmistusvuosi 1978

Tämä malli poikkeaa mallista ASA 1302 seuraavasti : Ulaviritin on uusittu, pääteasteiden teho 2x20 W, virtalähdettä on tehostettu, stereolevysoittimena BSR P200, kasettisoitin : HVA 201. Ainoastaan 76 kHz:n oskillaattorin taajuuteen voidaan vaikuttaa trimmeripotentiometrillä P9, (ks huolto-ohje). Stereodekooderin ominaisuuksia : 45dB:n ylikuulumisvaimennus, automaattinen STEREO/MONO- kytkin, stereoindikaattorin ohjainaste, suurohminen otto - pienohminen anto, käyttöjännitealue : 10 V - 16 V. Tästä eteenpäin pitäisi olla lähes sama kuin mallissa 1302 : Voidaan käyttää myös nelipistestereona Quadro-Sound kytkennän ansiosta. Viritinvahvistin täyttää hifi- normin DIN 45.500. Vahvistimen jatkuva siniteho 2x12 W. Harmoninen särö nimellisteholla alle 0.5 %/1 kHz. Tehokaistaleveys 20...25000 Hz. Keskeismodulaatiosärö alle 1,5 %. FM virittimen taajuusalue on 87,5-104 MHz. Viritettyjä etupiirejä on 4 kpl. Suurtaajuusasteessa dual gate FET transistori. Herkkyys parempi kuin 1,5 mikrovolttia kohinasuhteen ollessa 26 dB. Stereoilmaisin FCC- normin mukainen ja tehty IC- mikropiirillä ilman keloja vaihelukittua vahvistinketjua käyttäen. Kanavaerottelu parempi kuin 25 dB.     Stereolähetystä osoittava automaattisesti syttyvä merkkivaloteksti. Stereo/mono- näppäin yhdistettynä kanavien tasaussäätimeen. Kanavatasaussäätimen säätöalue 10 dB. Äänenvoimakkuussäätimeen on yhdistetty lineaarinäppäin, jolla fysiologinen toisto saadaan suoraviivaiseksi (Loudness-kytkentä).Basso ja diskantti erikseen säädettävissä 0- tason ylä- ja alapuolelle : Bassosäädin + 15 dB...-15 dB (40 Hz), diskanttisäädin +13...-13 dB (10 kHz). Ohjelmanäppäimet ula- aluetta, levysoitinta ja nauhuria varten. Ula- alueella jatkuva viritys, jolle oma valaistu asteikko. Kolme esiviritettävää ulan pikavalintanäppäintä, joille erillinen, valaistu mittariasteikko. Ulan automaattinen hienoviritys AFC. Kohinasuodinnäppäin heikkokuntoisen äänilevyn aiheuttaman korkeaäänisen kohinan vaimentamiseksi. Kahdet kaiutinliitännät, joista toiset ambiofonisia lisäkaiuttimia varten. Kaiutinliitäntäimpedanssi 4 ohmia. Kuulokeliitäntä vahvistimen etuosassa, impedanssi 8.....2000 ohmia. Painonäppäin kaiutin/kuulokkeenkytkentää varten. Antennin sisääntuloimpedanssi 60 ohmia. Käyttöjännite 220 V/50 Hz. Verkkovirtaa osoittava merkkivalo. Puolijohteita yhteensä 38 kpl, joista transistoreja 26, IC- mikropiirejä 5 ja diodeja 7 kpl.
