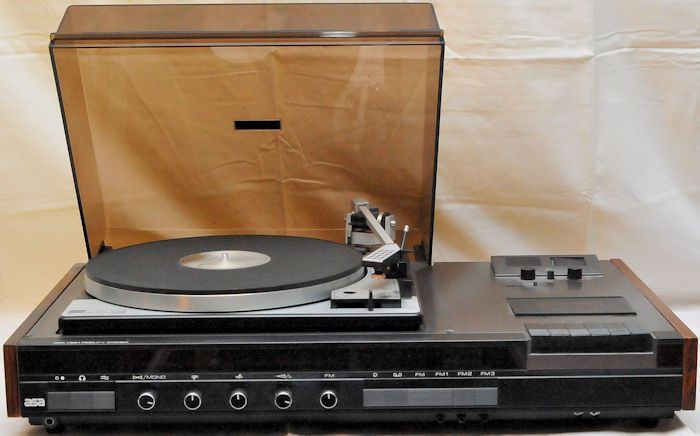

ASA 1301 Q

ASA 1301 Q

Valmistusvuosi 1975, s/n: 0721552

HiFi Studiotrio. Täydellinen musiikkikeskus. Musiikkiteholtaan noin 2 x 20 W stereovahvistin, ularadio, levy- ja kasettisoitin. Erillinen kromivalintakytkin kasetille. Quadro-Sound- mahdollisuus. Viritinvahvistin täyttää hifi- normin DIN 45.500. Vahvistimen jatkuva siniteho 2x12 W. Harmoninen särö nimellisteholla alle 0.5 %/1 kHz. Tehokaistaleveys 20...25000 Hz. Keskeismodulaatiosärö alle 1,5 %. FM virittimen taajuusalue on 87,5-104 MHz. Viritettyjä etupiirejä on 4 kpl. Suurtaajuusasteessa dual gate FET transistori. Herkkyys parempi kuin 1,5 mikrovolttia kohinasuhteen ollessa 26 dB. Stereoilmaisin FCC- normin mukainen ja tehty IC- mikropiirillä ilman keloja vaihelukittua vahvistinketjua käyttäen. Kanavaerottelu parempi kuin 25 dB. Stereolähetystä osoittava automaattisesti syttyvä merkkivaloteksti. Stereo/mono- näppäin yhdistettynä kanavien tasaussäätimeen. Kanavatasaussäätimen säätöalue 10 dB. Äänenvoimakkuussäätimeen on yhdistetty lineaarinäppäin, jolla fysiologinen toisto saadaan suoraviivaiseksi (Loudness-kytkentä).Basso ja diskantti erikseen säädettävissä 0- tason ylä- ja alapuolelle : Bassosäädin + 15 dB...-15 dB (40 Hz), diskanttisäädin +13...-13 dB (10 kHz). Ohjelmanäppäimet ula- aluetta, levysoitinta ja nauhuria varten. Ula- alueella jatkuva viritys, jolle oma valaistu asteikko. Kolme esiviritettävää ulan pikavalintanäppäintä, joille erillinen, valaistu mittariasteikko. Ulan automaattinen hienoviritys AFC. Kohinasuodinnäppäin heikkokuntoisen äänilevyn aiheuttaman korkeaäänisen kohinan vaimentamiseksi. Kahdet kaiutinliitännät, joista toiset ambiofonisia lisäkaiuttimia varten. Kaiutinliitäntäimpedanssi 4 ohmia. Kuulokeliitäntä vahvistimen etuosassa, impedanssi 8.....2000 ohmia. Painonäppäin kaiutin/kuulokkeenkytkentää varten. Antennin sisääntuloimpedanssi 60 ohmia. Käyttöjännite 220 V/50 Hz. Verkkovirtaa osoittava merkkivalo. Puolijohteita yhteensä 38 kpl, joista transistoreja 26, IC- mikropiirejä 5 ja diodeja 7 kpl. Kasettisoitin: Diamond HVA-001. Stereolevysoittimena BSR P157. Ulkopuolinen kasetti- tai kelanauhuriliitäntä DIN- normin mukainen. Mikrofoniliitäntä kasettisoitinta varten. Levysoittimen himmeä akryylikansi kitkasaranoitu. Kotelo mattamusta. Leveys 616 mm, korkeus kansineen 175 mm, syvyys 353 mm. Huolto-ohjetta ei ole löytynyt, mutta kojeistoltaan lienee sama kuin ASA1300Q.

Levysoitin ja nauhuri
