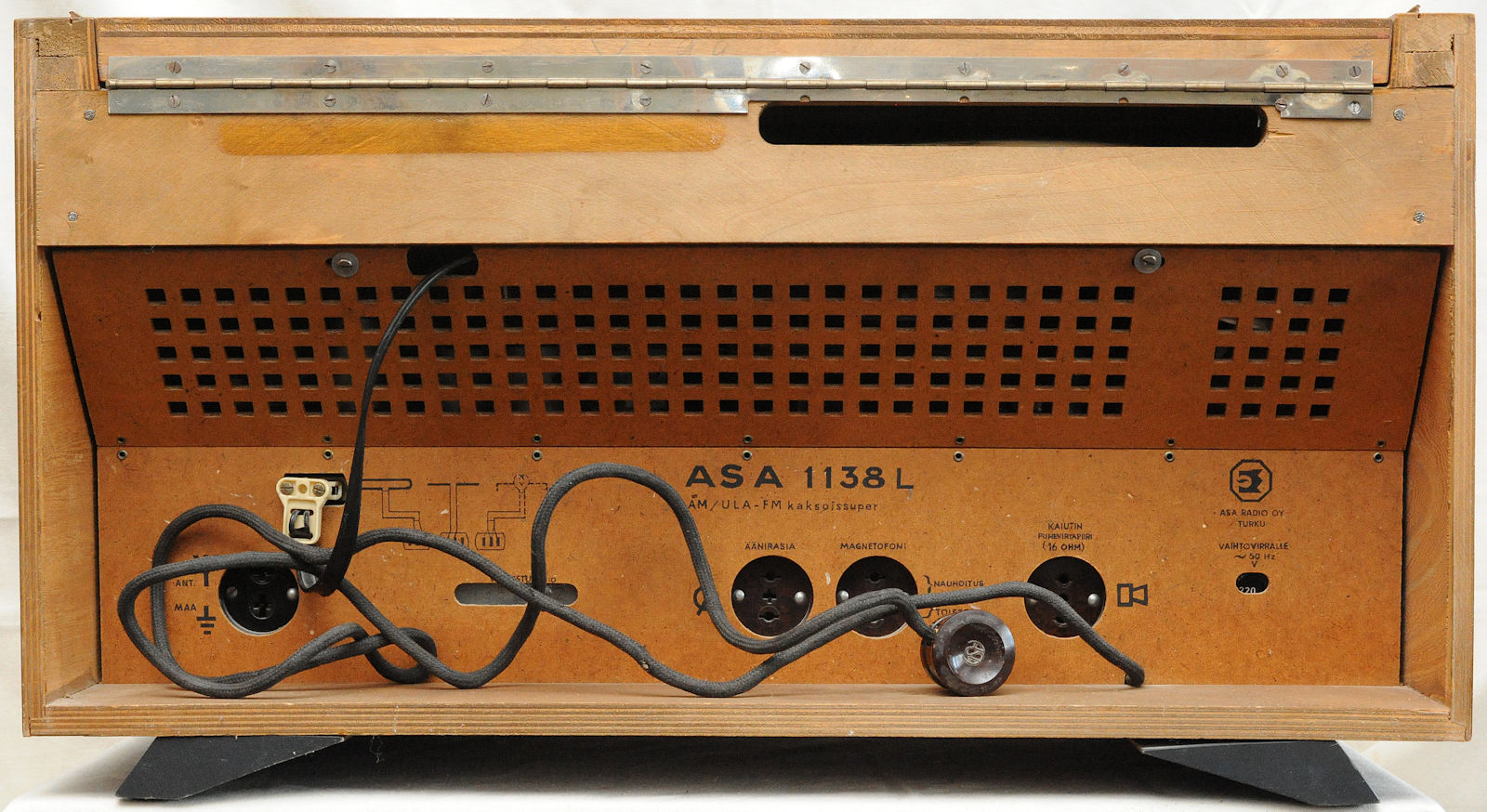

ASA 1138 L
ASA 1138 L
Valmistusvuosi 1957, s/n: 1358512

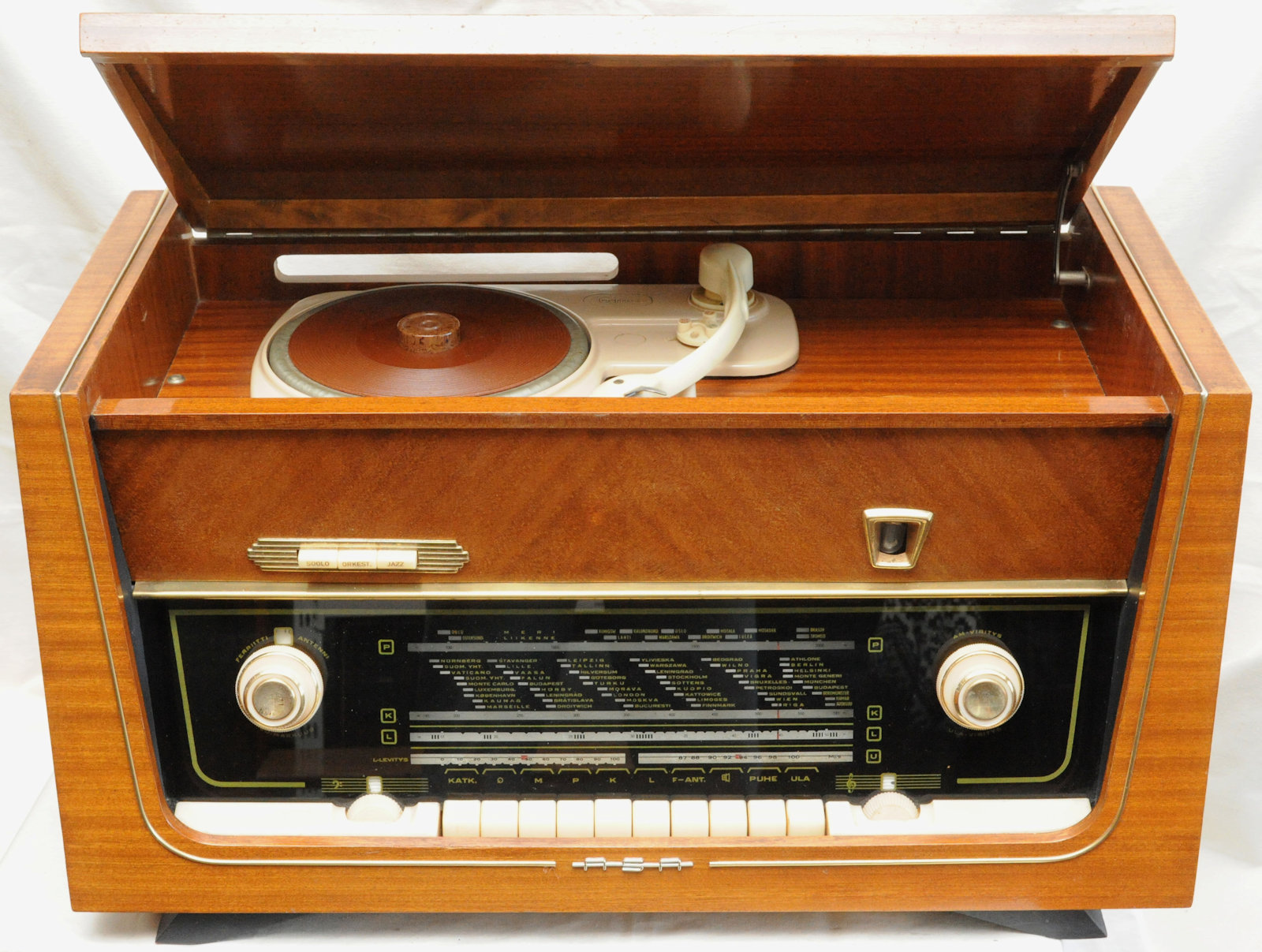

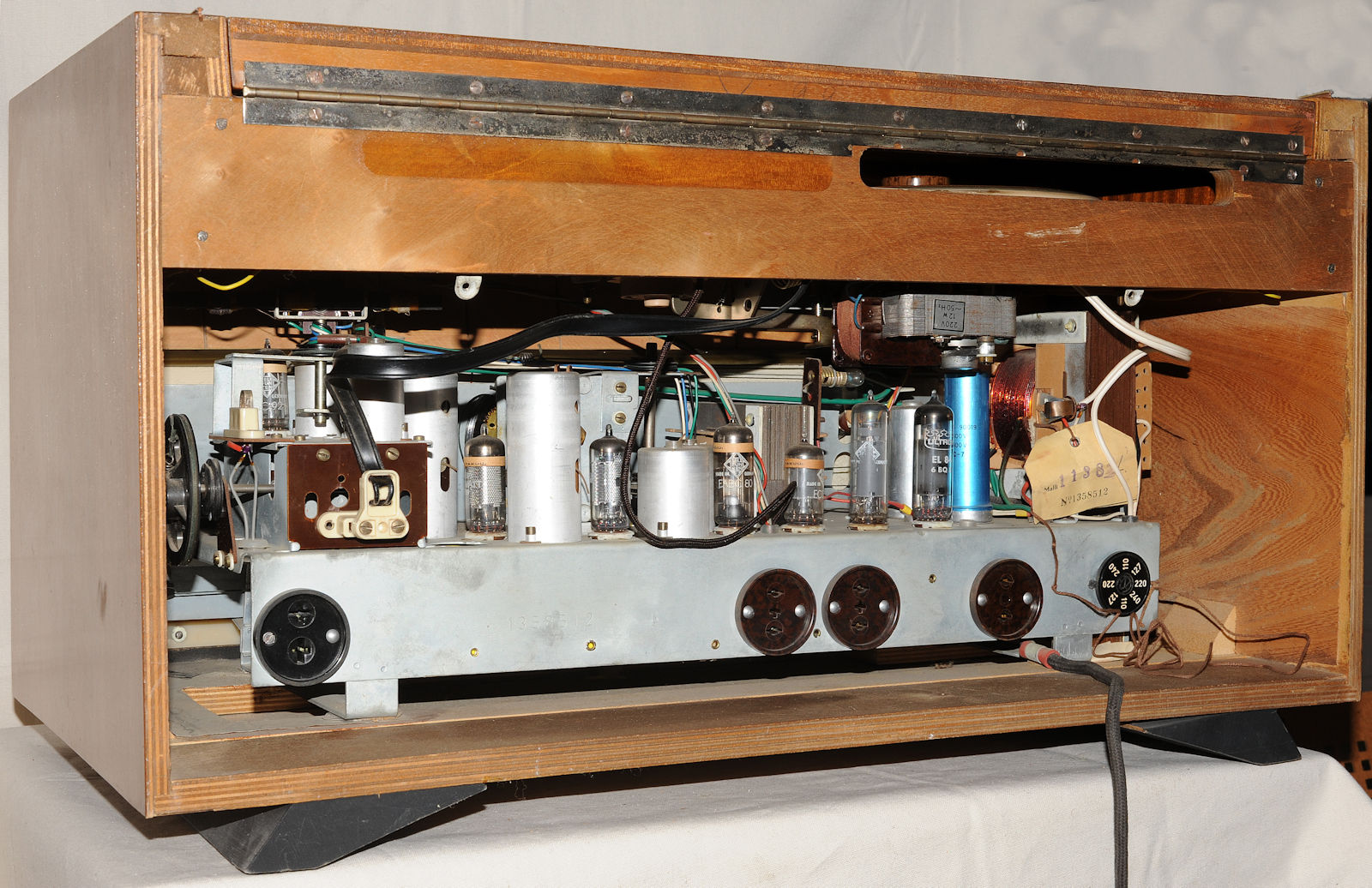

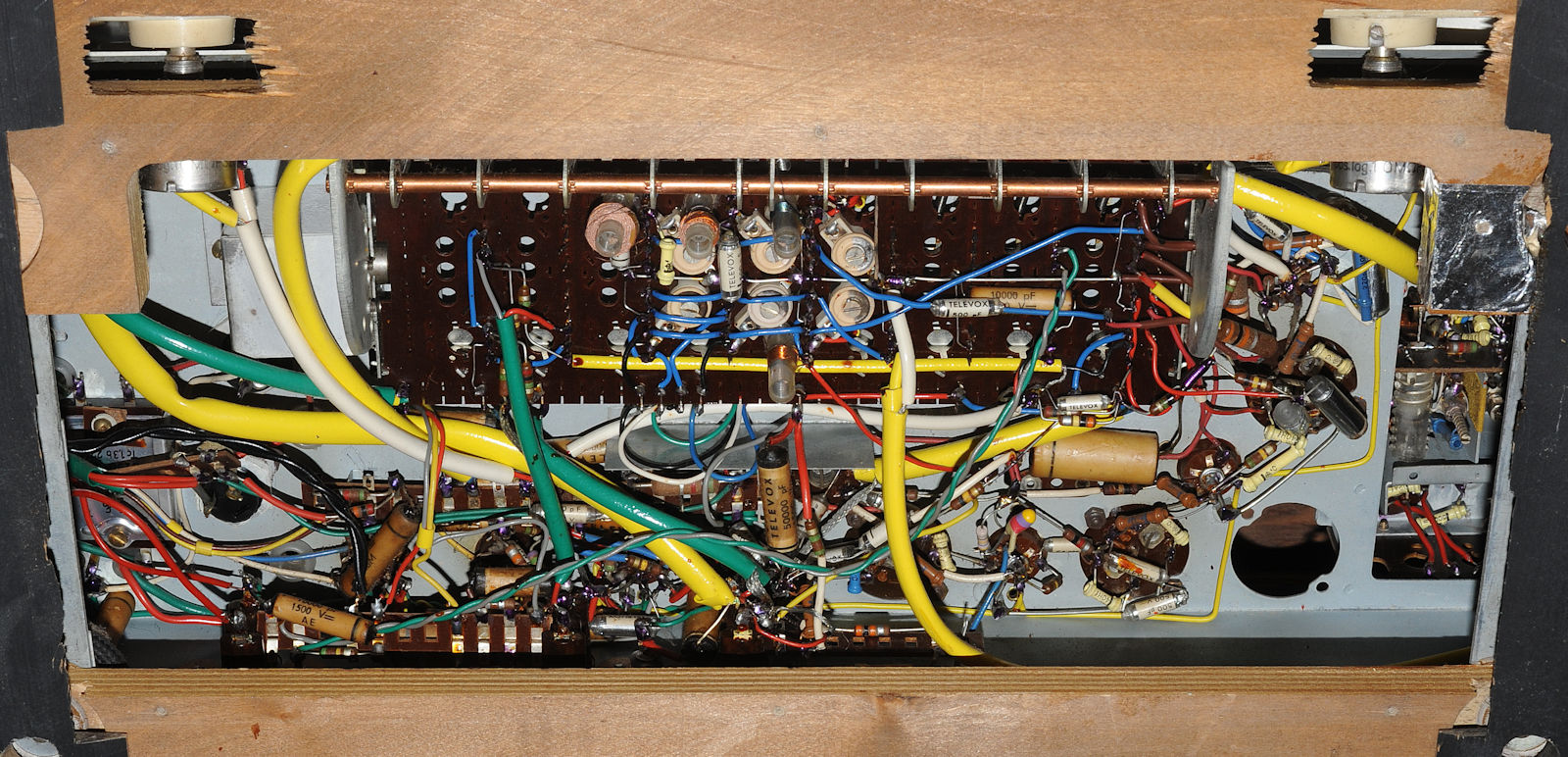

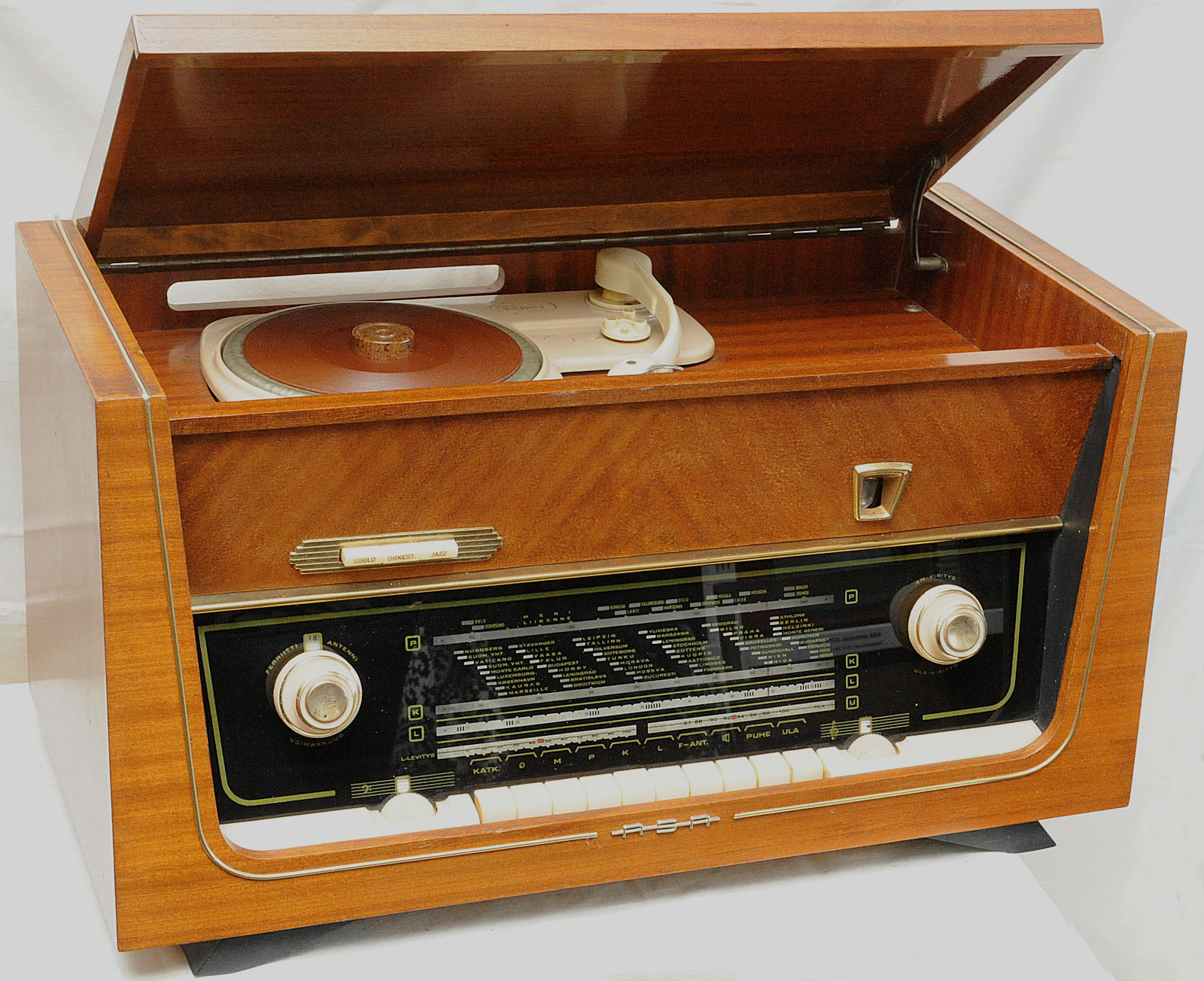

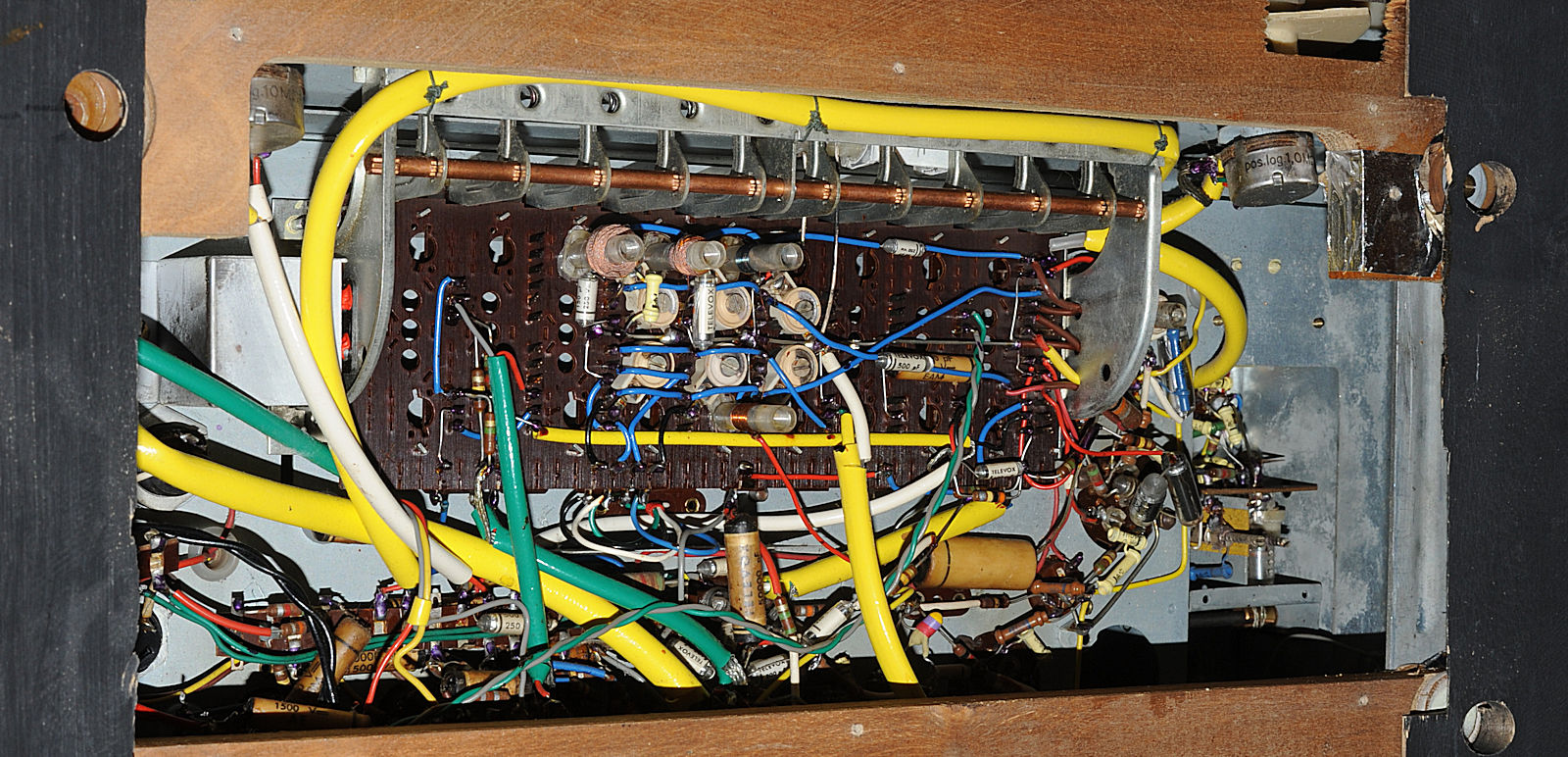

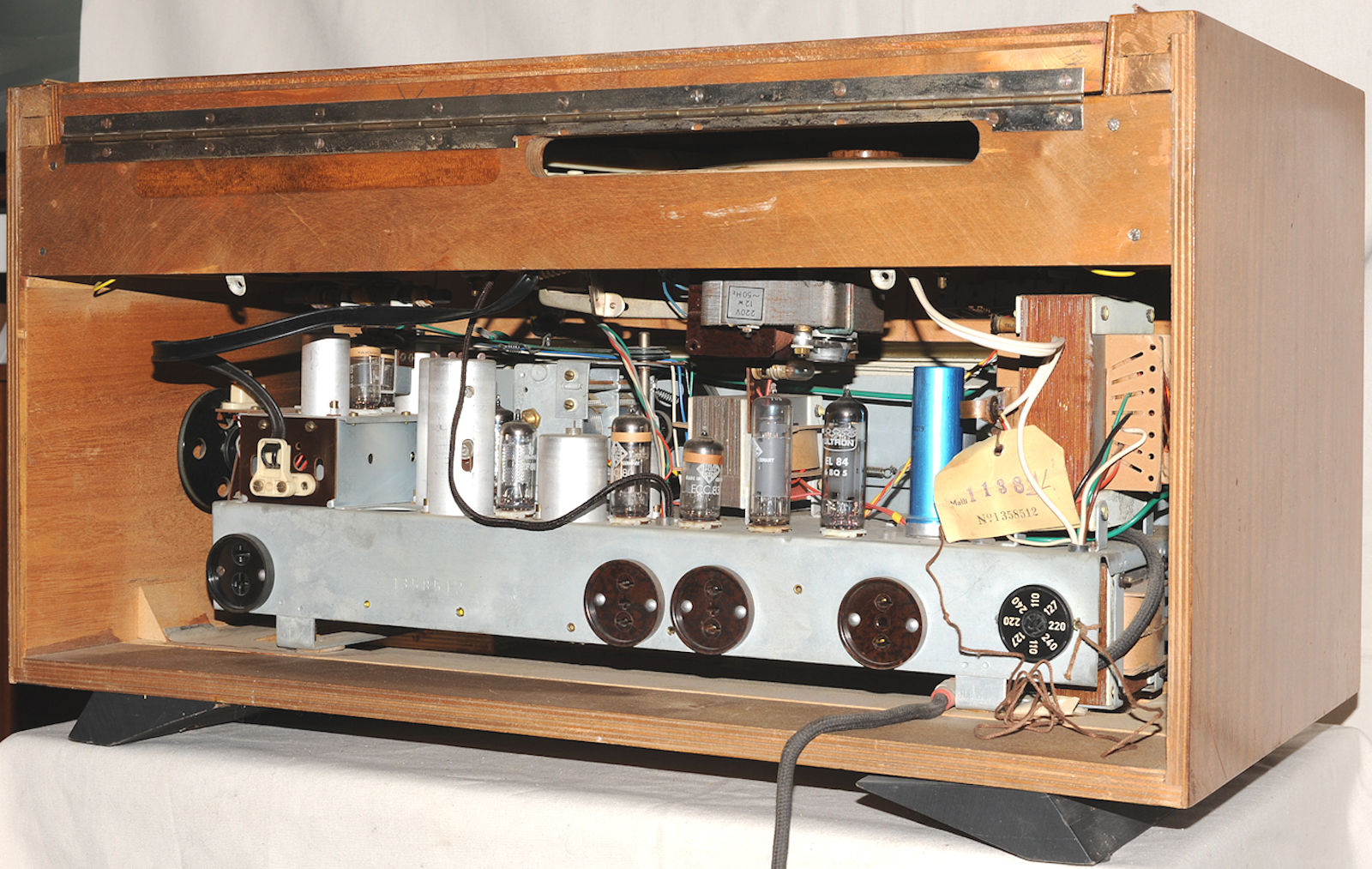

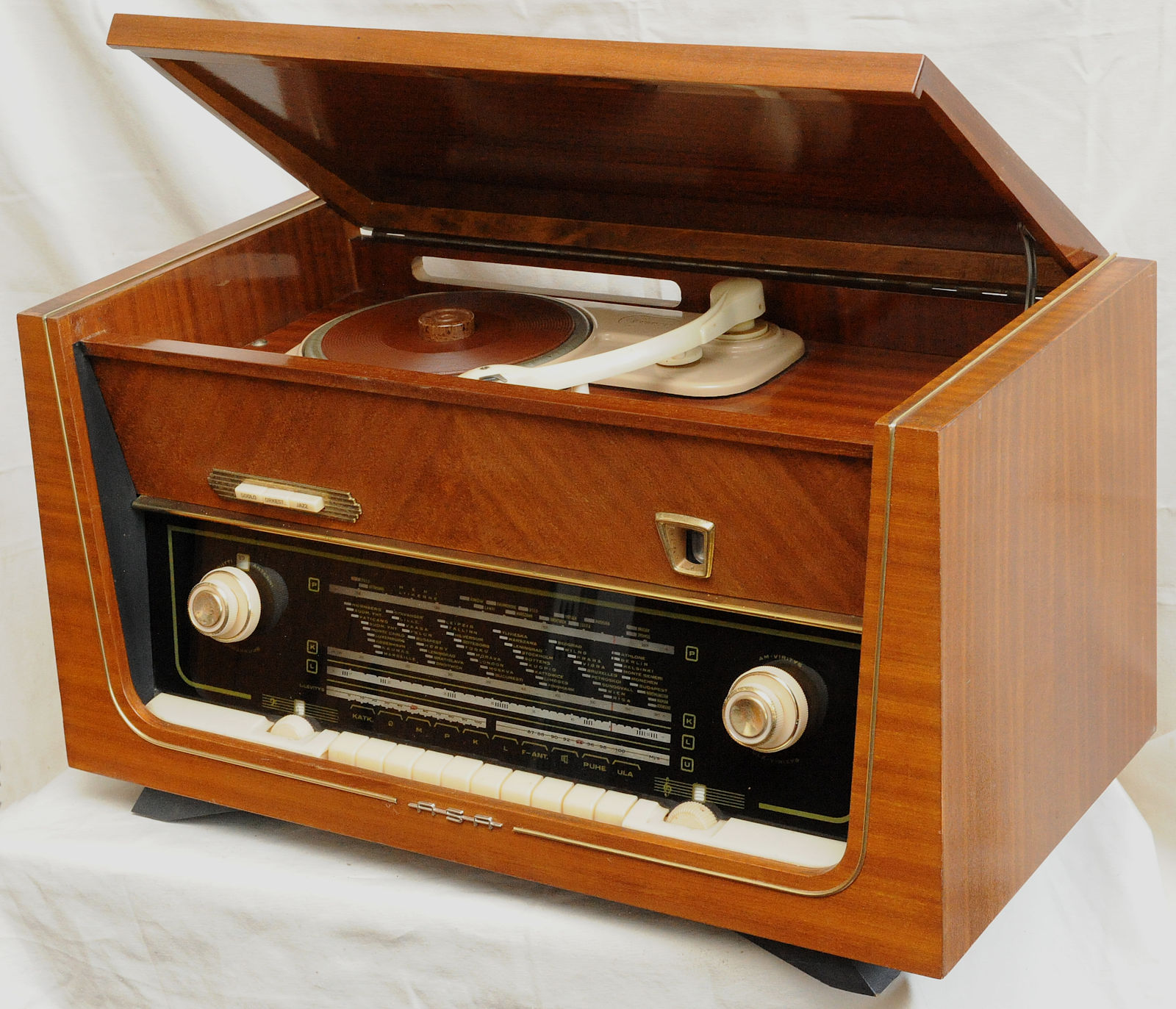

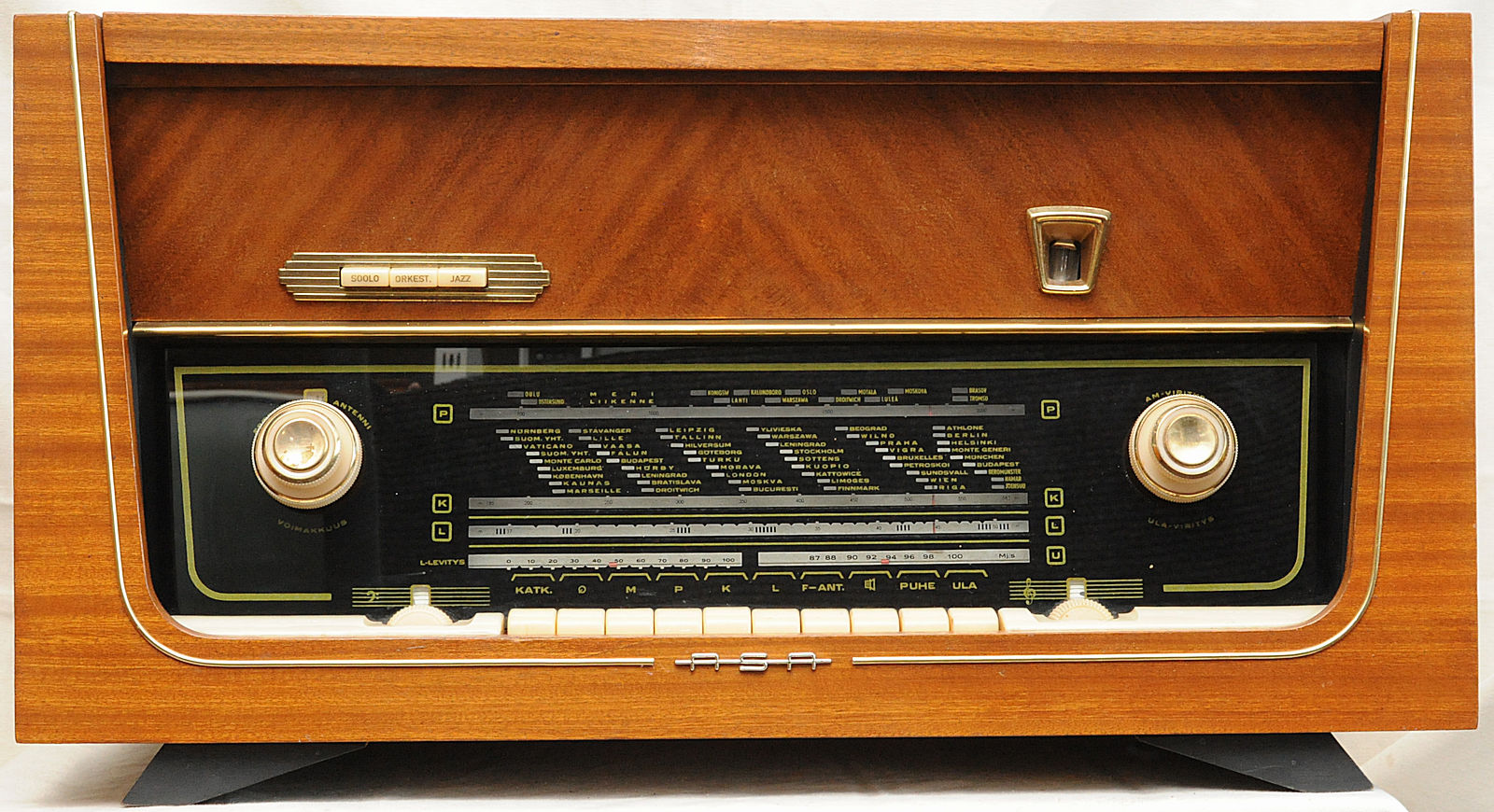

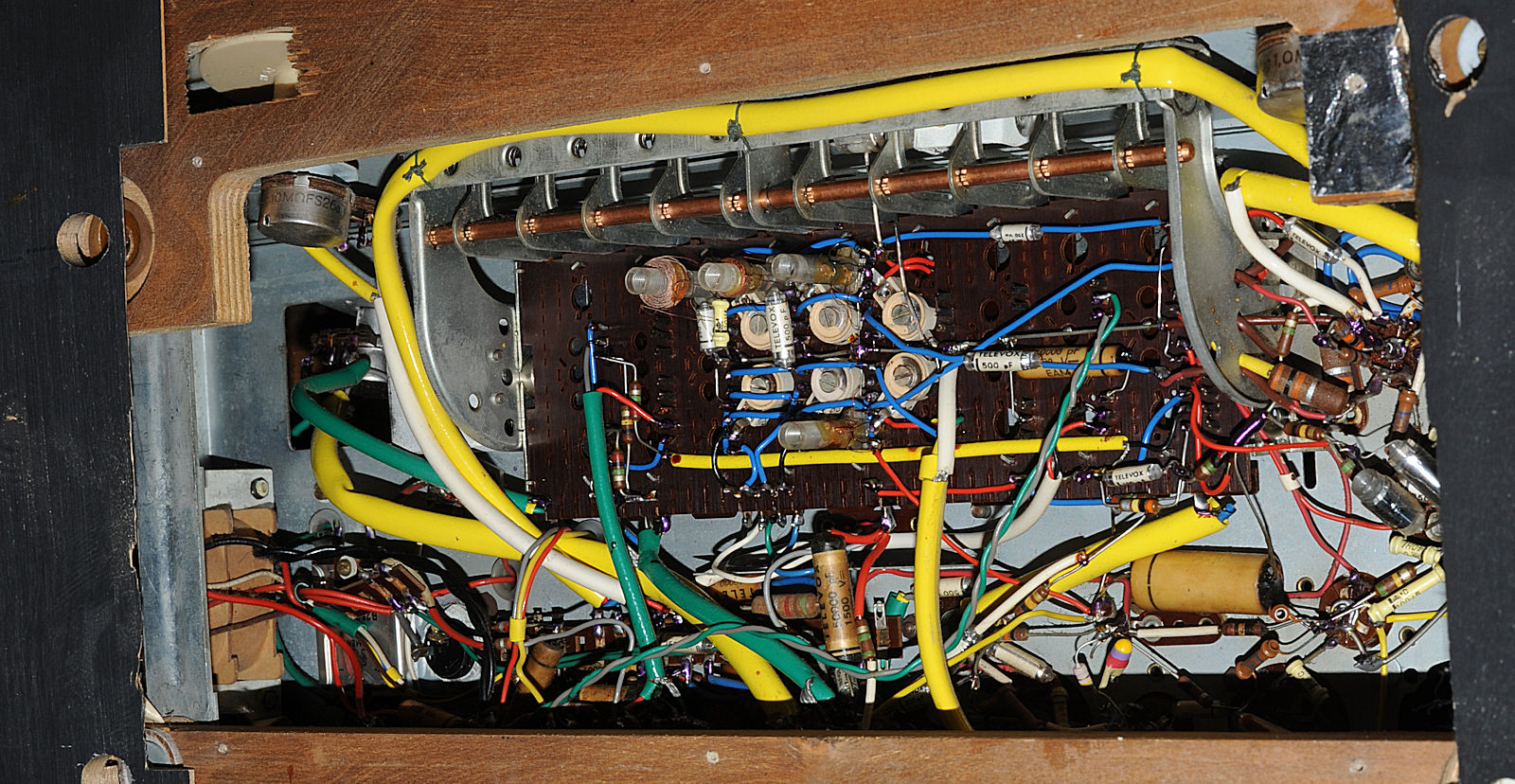

Radiossa on sama koneisto kun mallissa 1135, mutta ilman sisäisiä kovapuhujia. Lisäksi tässä mallissa on Cosmos- levysoitin. Radioon on ollut tarjolla erilaisia ulkoisia kaiutinratkaisuja. 9 +1- putkinen Ultralineaarinen Hi-Fi- vaihtovirtavastaanotin. 10 W vuorovaihepääteaste. Aaltoalueet : P : 667-2055 m, (450-147 kHz), K : 185-583 m, (1620-515 kHz), L : 16,7-51 m, (18-5,9 MHz), ULA-FM : 3-3,43 m, (100-87,5 MHz). Asteikkolamput : 6,3 V/0,5 A. Jännitealue : 110-127-220-240 V. Tehontarve 65 W. Tasasuuntaaja : Seleeni : B250 C125. Radiossa on vuorovaihepääteaste. Putket : EC 92, EC 92, ECH 81, EF 89, EF 89, EABC 80, ECC 83, EL 84, EL 84, EM 80. PM : 1-13.
(Katso ASA-bassokaappi ja ASA-kulmakaiutin)
Kytkentäkaava Katso ASA 1135
