ASA 100 B

Valmistusvuosi 1951, s/n : 002043

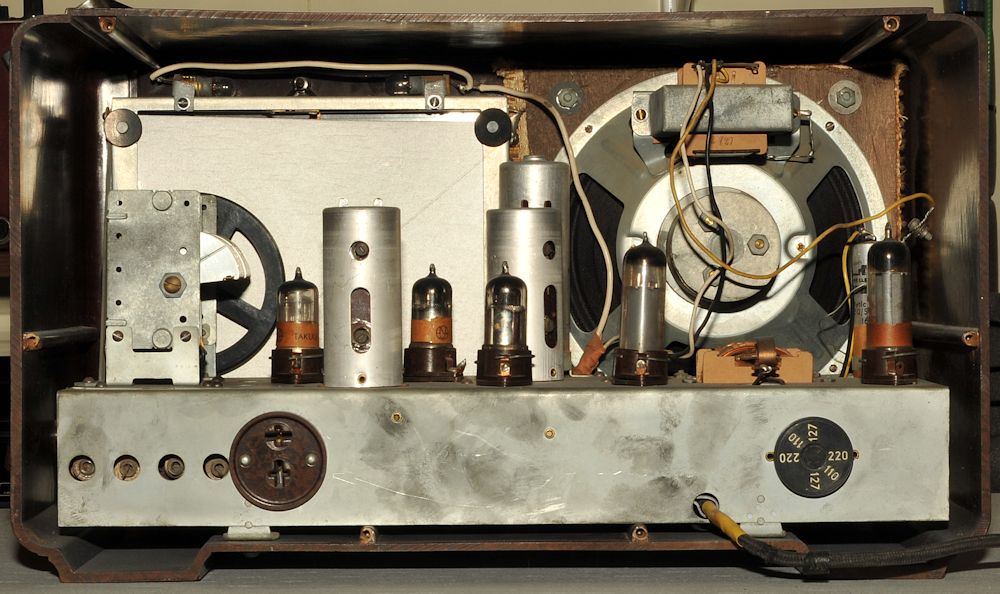

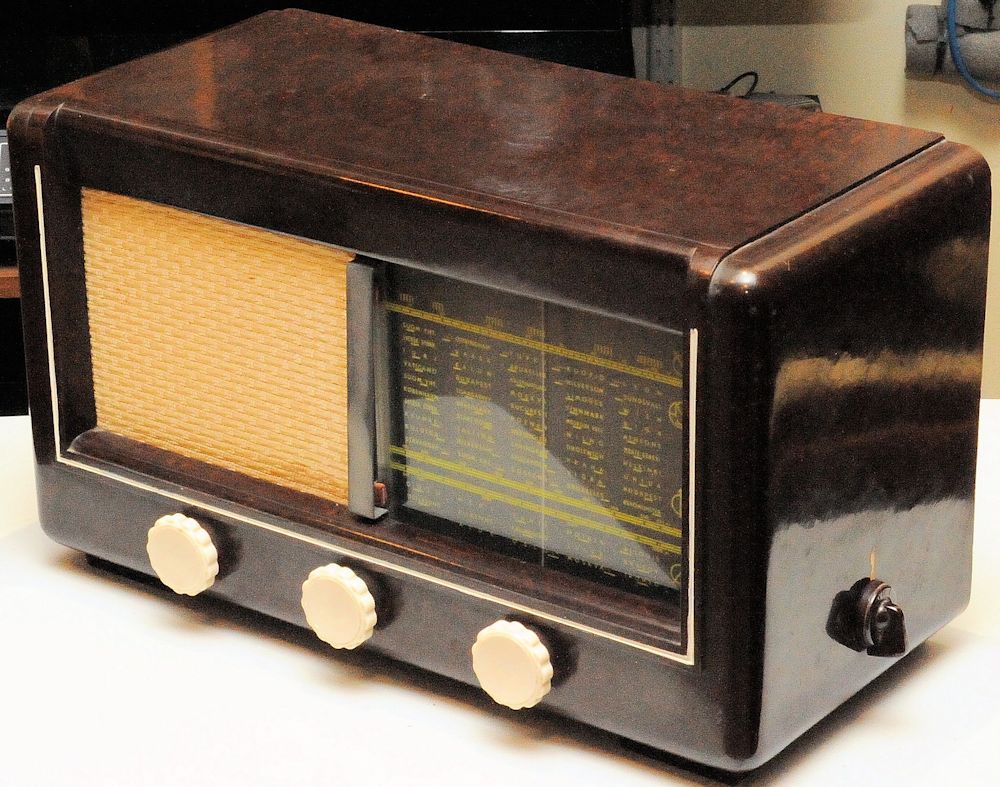

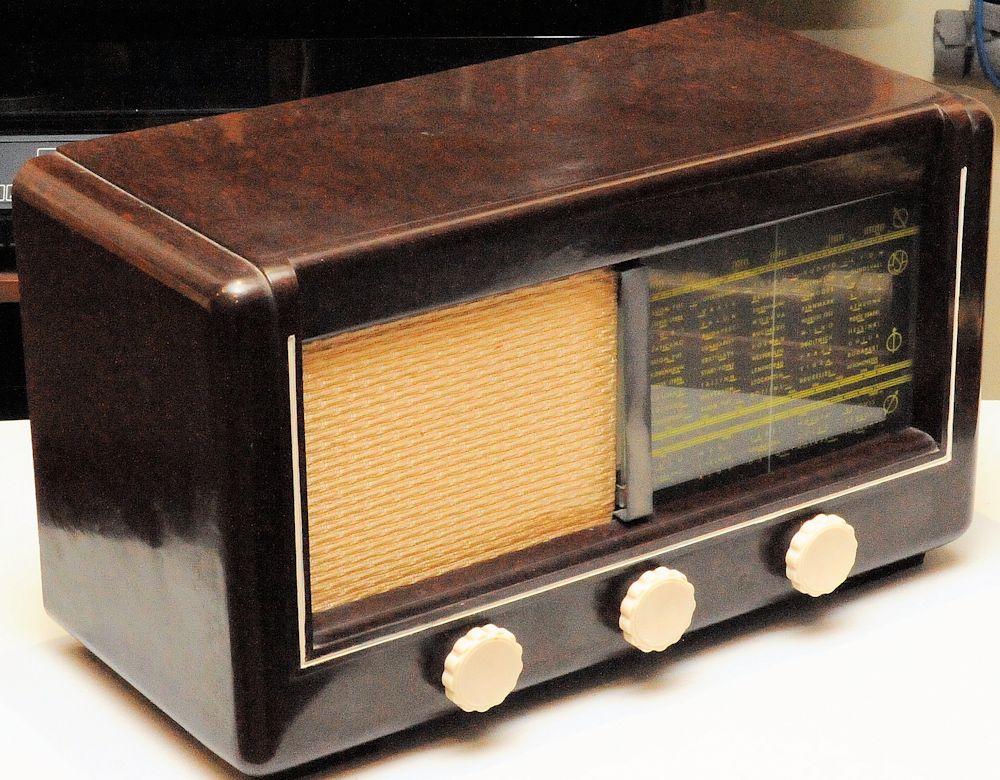

Bakeliittikoteloa lukuunottamatta sama radio kuin malli 100. Todennäköisesti ainoa Asa-Radio Oy:n malli bakeliittikotelolla. Vaihtovirtavastaanotin. Aaltoalueet : AM: I 17-51 m, eli 18-5.9 Mj/s, II 185-583 m, eli 1625-515 kj/s, III 671-2040 m, eli 447-147 kj/s. Välijaksoluku : 485 kj/s. Kytkentä : Superheterodyne. Virtalaji : Vaihtovirta, 50 j/s. Jännitteeet : 110, 127, 220, 250 V. Tehonkulutus : 34 VA. Viritetyt piirit : 1 antennipiiri, 1 oskillaattoripiiri, 2 välijaksomuuntajaa, (4piiriä). Putkilukumäärä : 5 kpl. Putkitoimintoja 8 kpl. Putket : Oskillaattori- ja sekoitusaste ECH 42. Välijaksovahvistinaste ja AVC, (automaattinen voimakkuussäätö), EAF 42. Äänijaksovahvistinaste ja ilmaisin EAF 42. Päätevahvistinaste EL 41. Tasasuuntaaja AZ 41. Anoditeho 9 W. ( tuuman permanenttidynaaminen kovapuhuja, H==9000 Gaussia. Automaattinen, hidastettu voimakkuussäätö kahdella putkella. PM : 2-27.

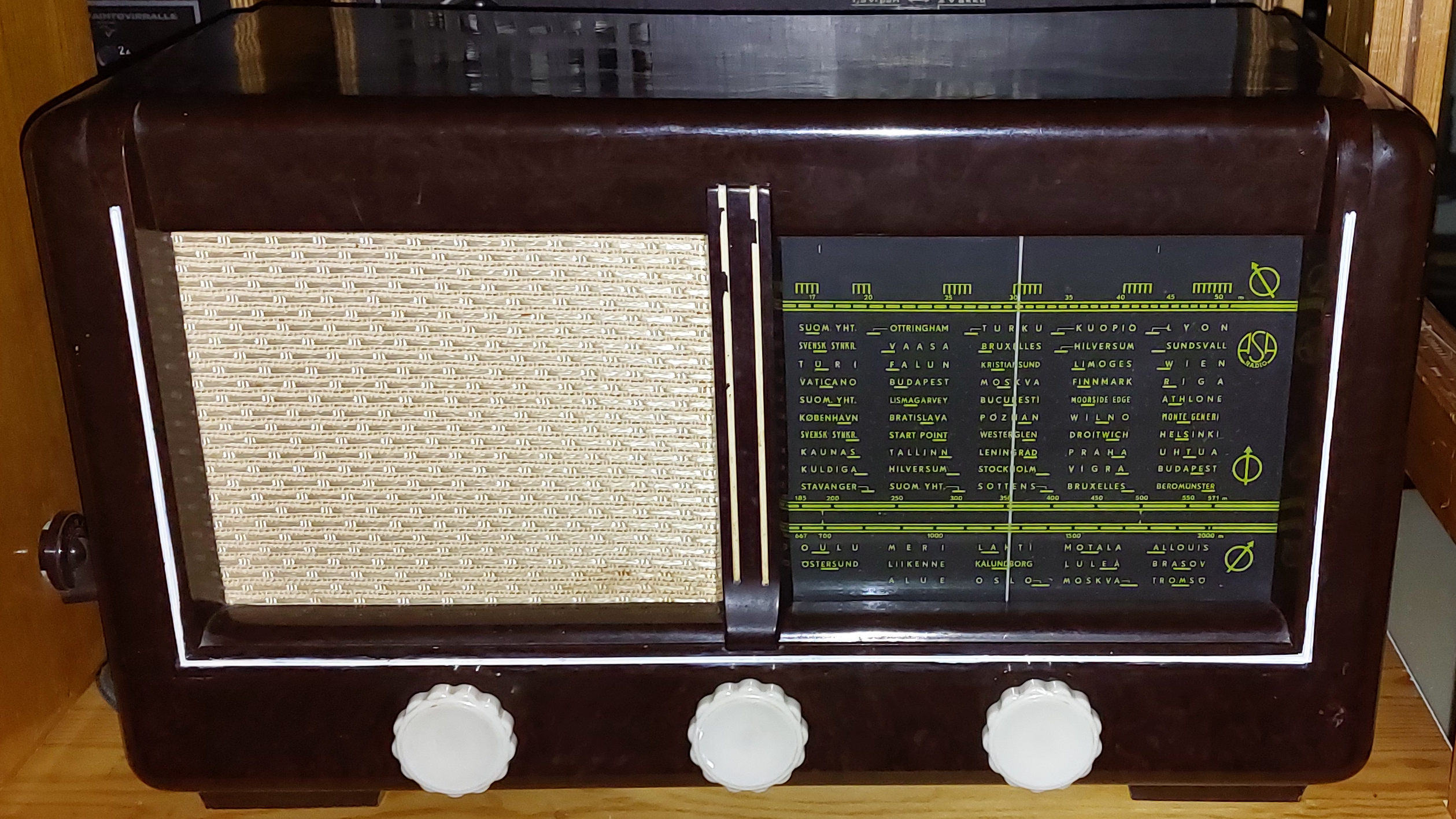

Kaiuttimen ja asteikkolasin välistä puuttuu lista. Ostamme sen, jos jollain on ylimääräinen.

Katso ASA 100
